Amazonien

Aquarium communautaire, eau douce, présentation

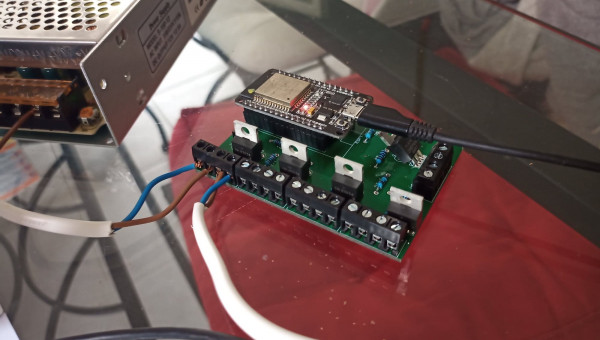

Dimmer DIY

J'ai conçus se module, que j'ai fait gravé, pis soudé les composants. Le coeur du module est un ESP32, un module wifi programmable comme un arduino. La carte possède 5 channel en 12V-10A max par channel, pouvant être alimenter indépendamment. L'interface est accessible, depuis n'importe quel navigateur web (PC, smartphone, tablette). Le module sera accessible soit en mode Loacal ou Internet : - En mode internet celui ci se connecter à une box internet et serra accessible partout. - En mode local, il faudra se connecter au réseau du module pour y accéder. A terme la carte permettra de : - Contrôler jusqu'à 16 channel en tout ou rien ou en PWM (Relais, rampe LED, électrovanne, ... ) - Mesurer le niveau de l'eau - Mesurer la température - Simuler un lever/coucher du soleil Quand tout sera au point, j'écrirais un article complet sur comment le fabriquer, le code complet pour faire fonction l'ESP32

Premier discus

Relevé de paramètres

27 C°
7.7 pH
9.5 GH
5.5 KH
0.01 NO2
15 NO3

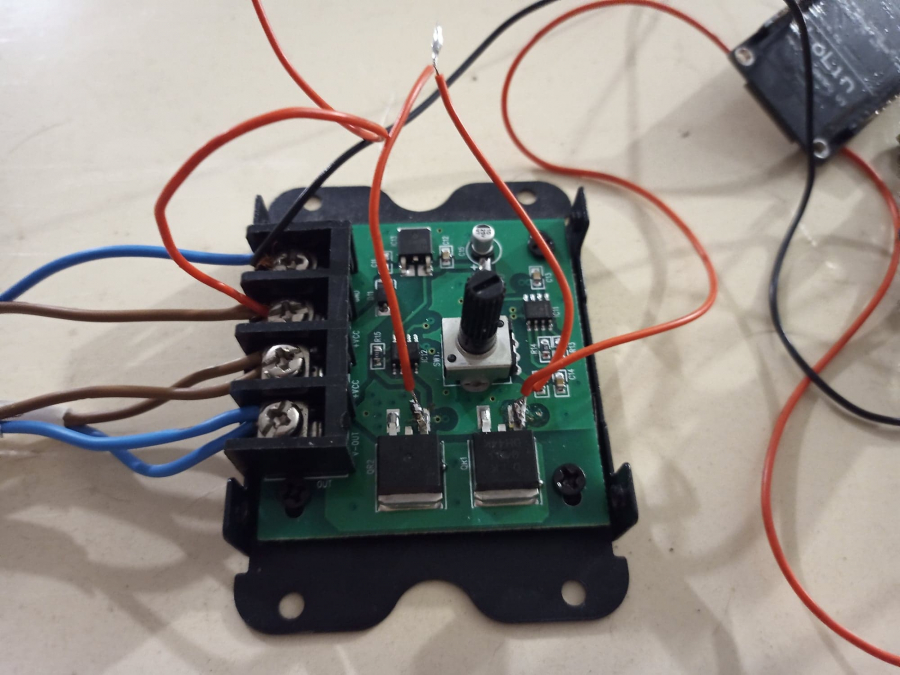

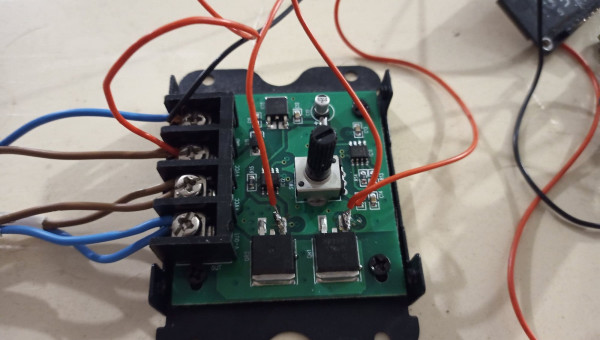

Modification du dimmer 12V 30A manuelle

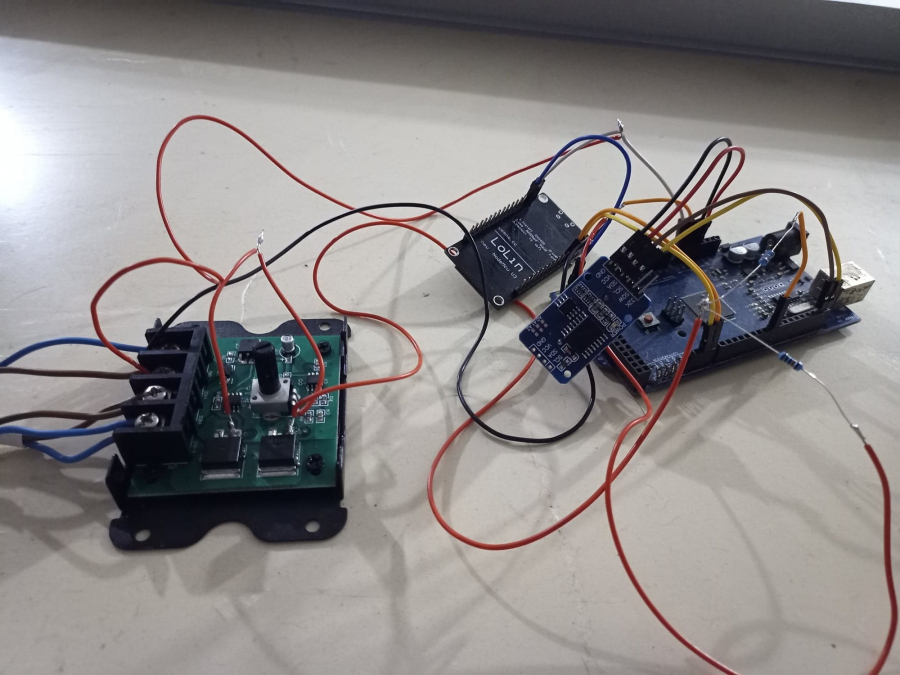

J'ai modifier un dimmer manuelle en dimmer automatique grâce à une carte arduino MEGA

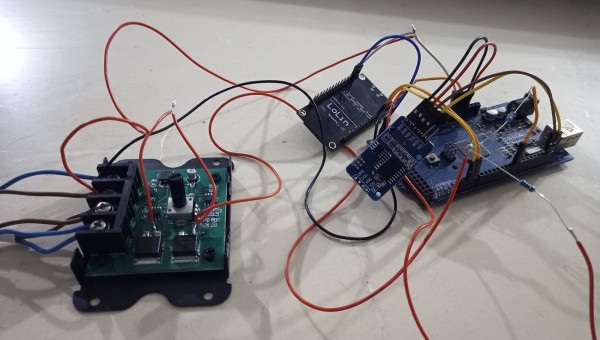

Modification du dimmer manuelle 12V 30A

J'ai utiliser un ESP8622, pour faire une interface wifi. Il y a aussi un DS3231 qui permet de savoir l'heure. Grâce à se système je peux simuler le lever et le coucher de soleil ainsi que forcer le niveau de luminosité

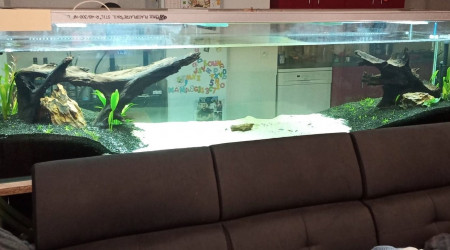

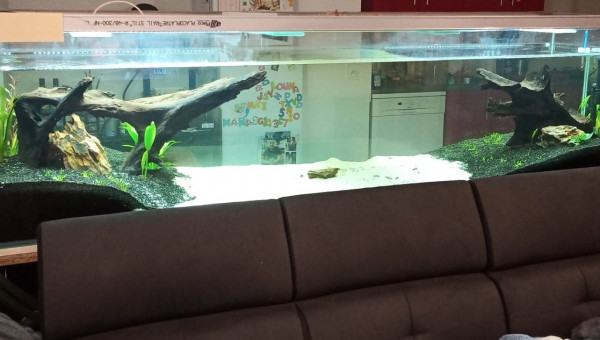

Bac amazonien 900L

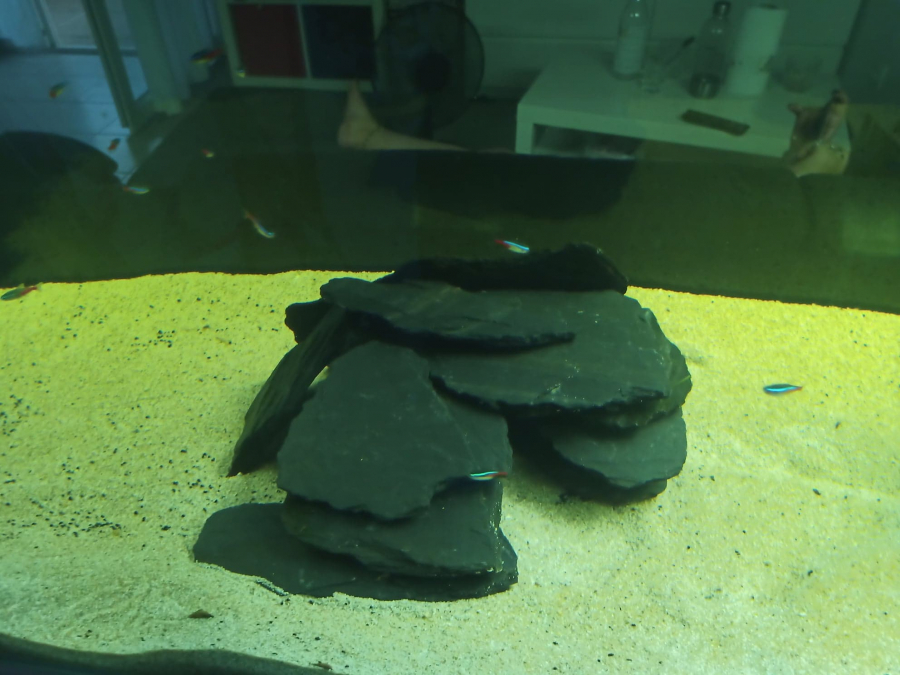

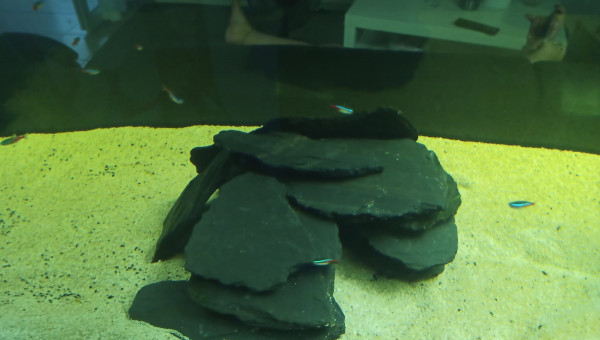

Plantation et mise en place des pierres

Ajout plante
hygrophila corymbosa
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
ceratophyllum demersum
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
vesicularia dubyana
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
rotala rotundifolia
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
echinodorus amazonicus
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
echinodorus tenellus
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
echinodorus parviflorus var. "tropica"
(Dernière date d'introduction)

Photographie générique issue de la fiche.

Ajout plante
alternanthera reineckii
(Dernière date d'introduction)

Photographie générique issue de la fiche.

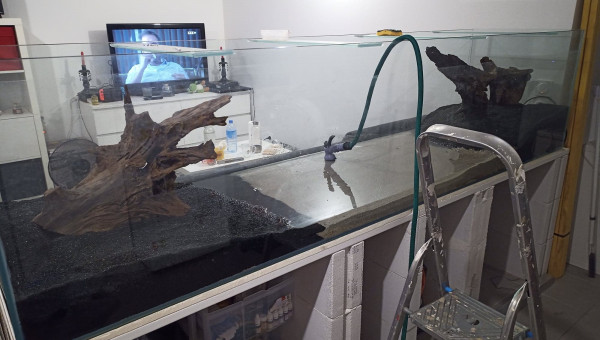

Mise en eau

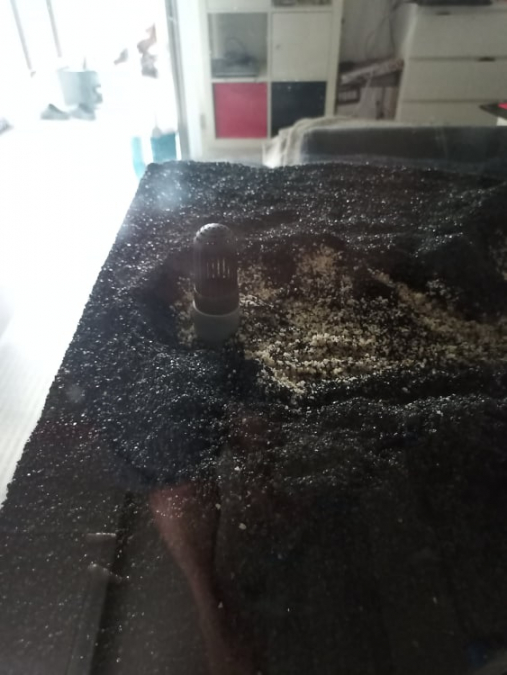

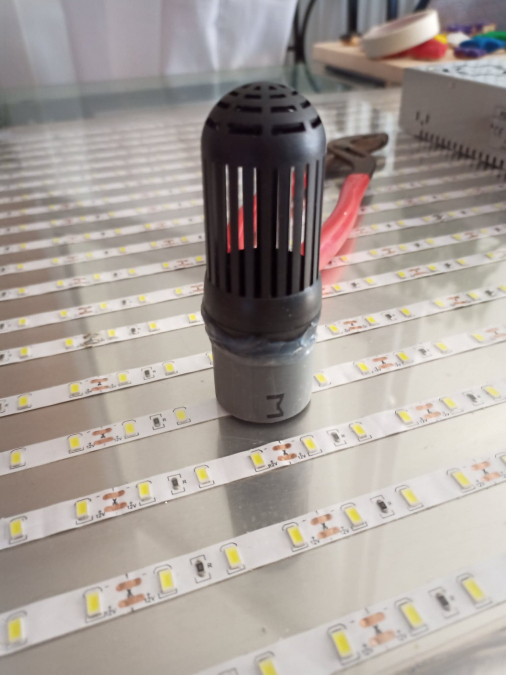

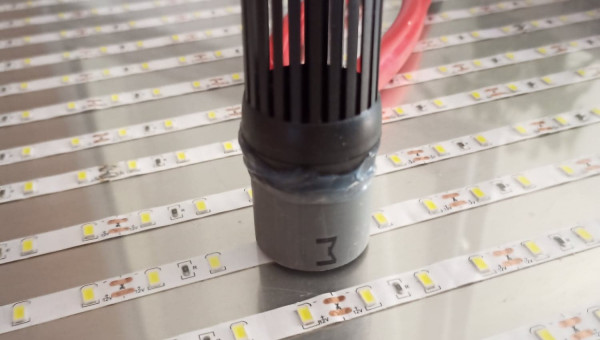

Rajout d'un bout de tuyau sur la crépine

Pour éviter que la crépine ne soit trop près du sol

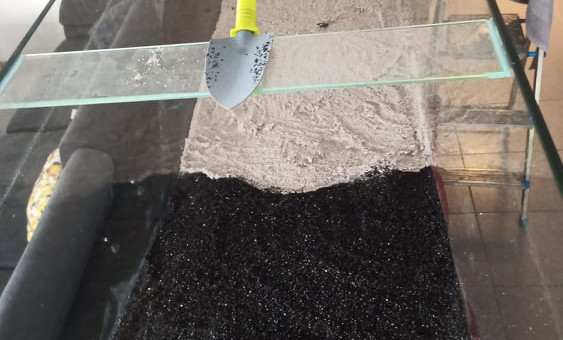

Déplacement de l'aspiration

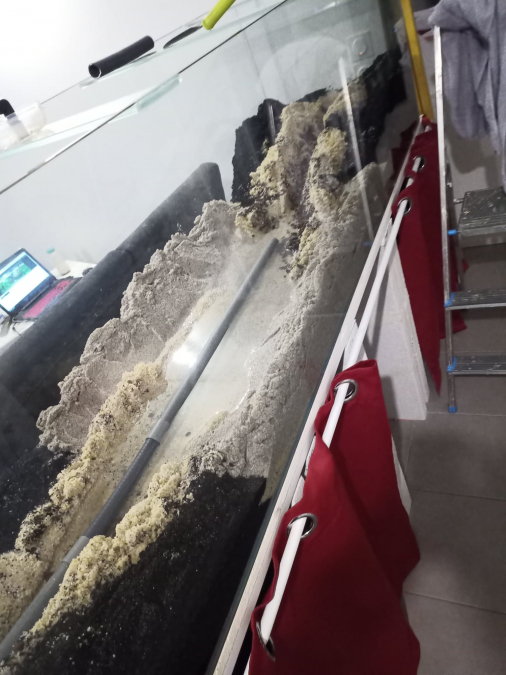

Les travaux finis, pas trop de dégât malgré le creusage des couches de substrat

Déplacement de l'aspiration

Déplacement de l'aspiration après rélexion

Pour éviter d'avoir un tuyau apparent sur le côté de l'aquarium, j'ai placer des tubes PVC sous le substrats

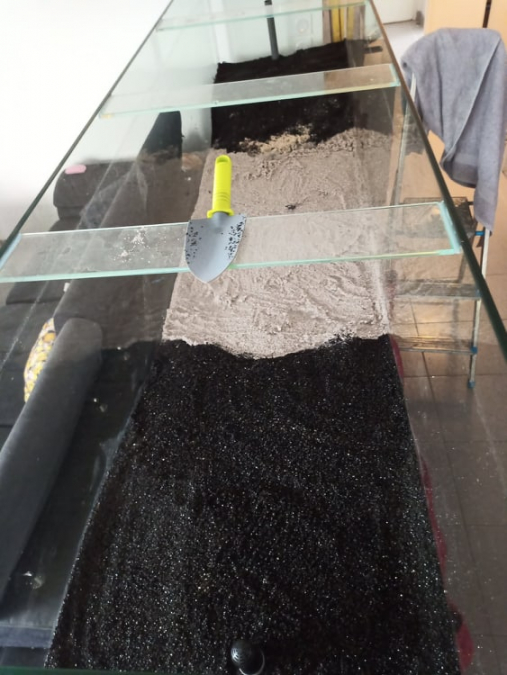

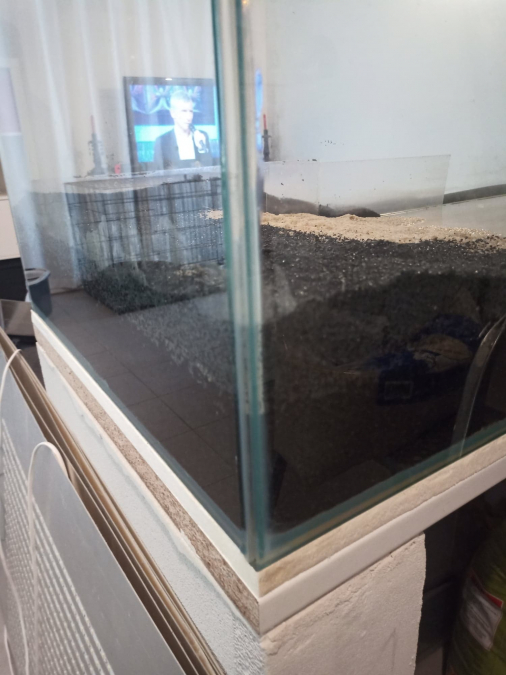

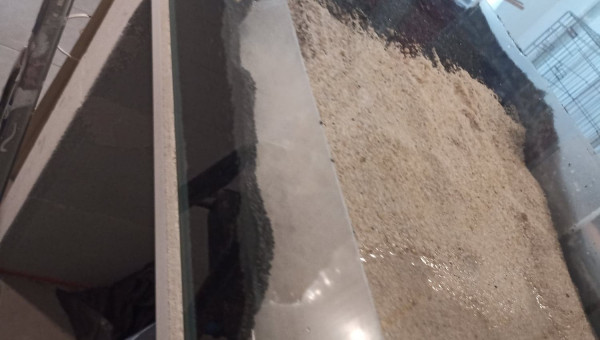

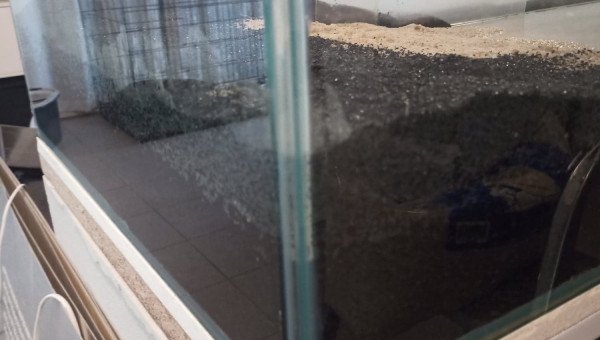

Mise en place du substrat

Mise en place du substrat

Puis la dernière couche du sable de Loire noir

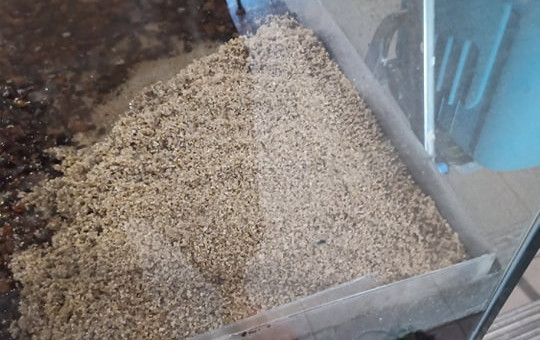

Mise en place du substart

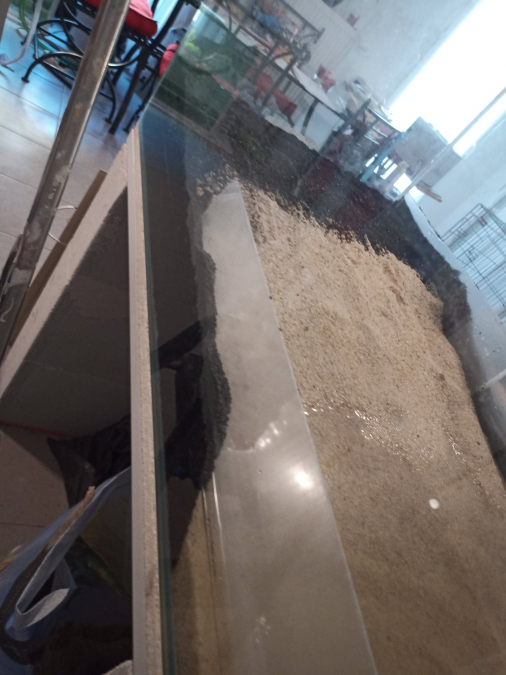

Une couche de sable de filtration

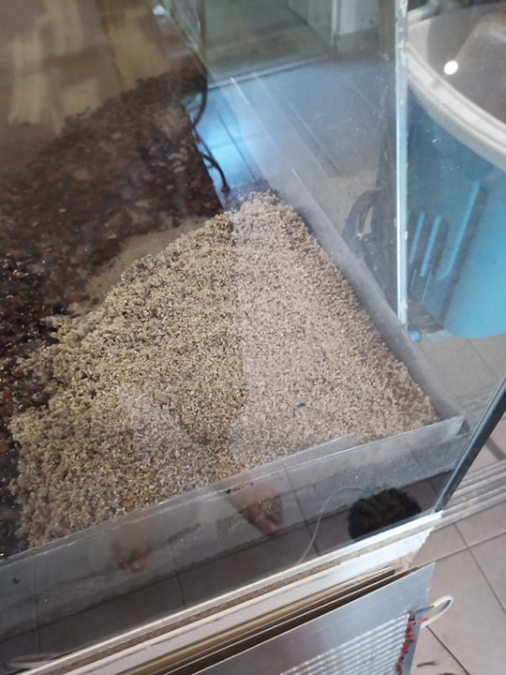

Mise en place du substrat

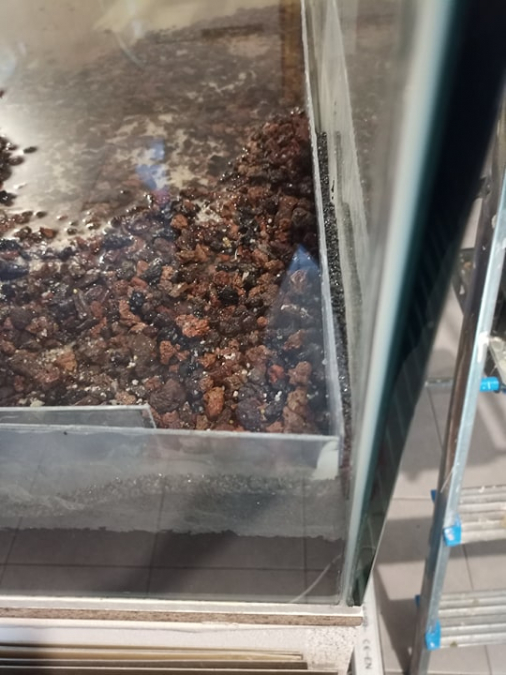

Couche de pouzzolane dans le fond pour faire les reliefs, j'ai insérer entre les verres et la pouzzolane des bouts de plexi pour y glisser du sable noire

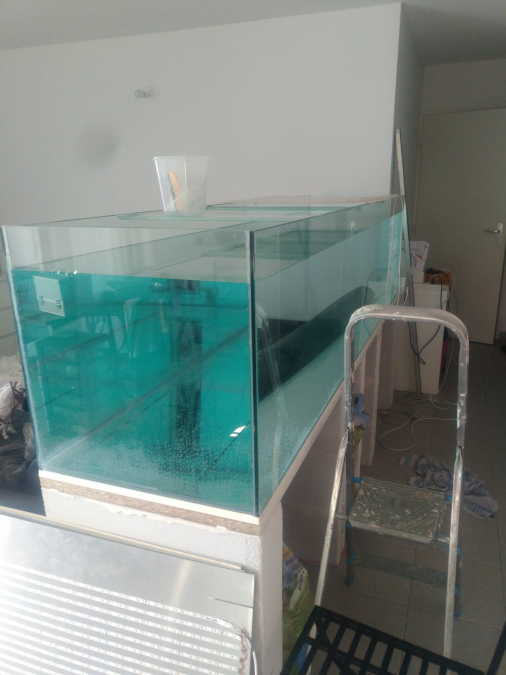

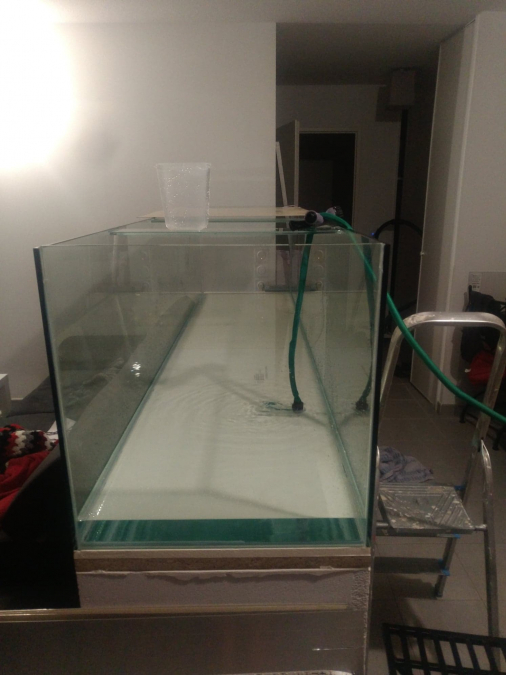

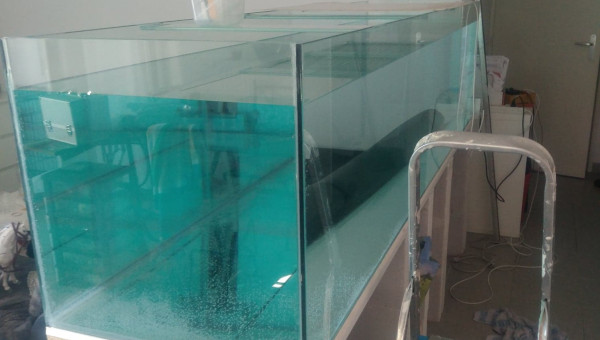

Teste d'étanchéité

RAS heureusement

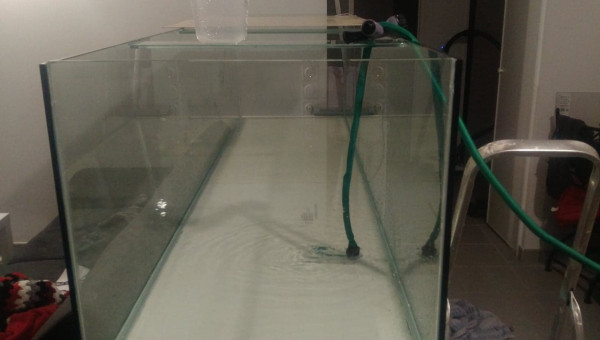

Teste d'étanchéité

RAS heureusement

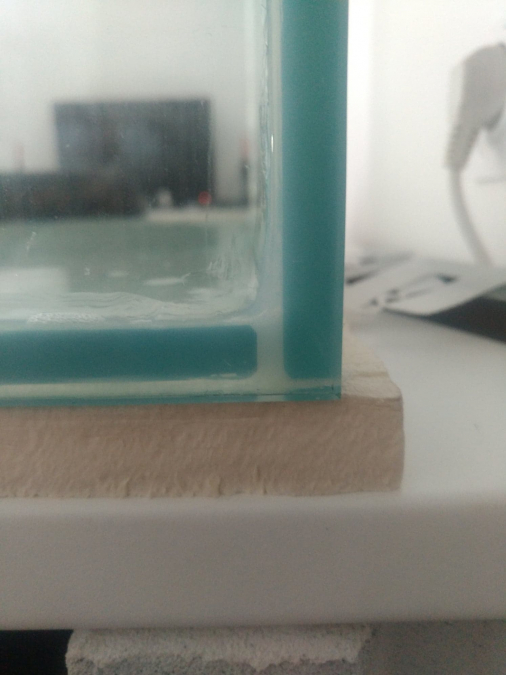

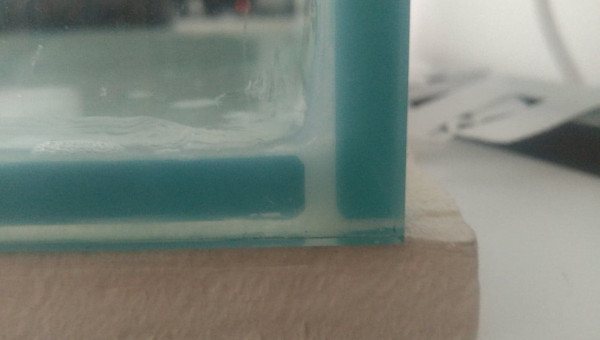

Silicone par injection

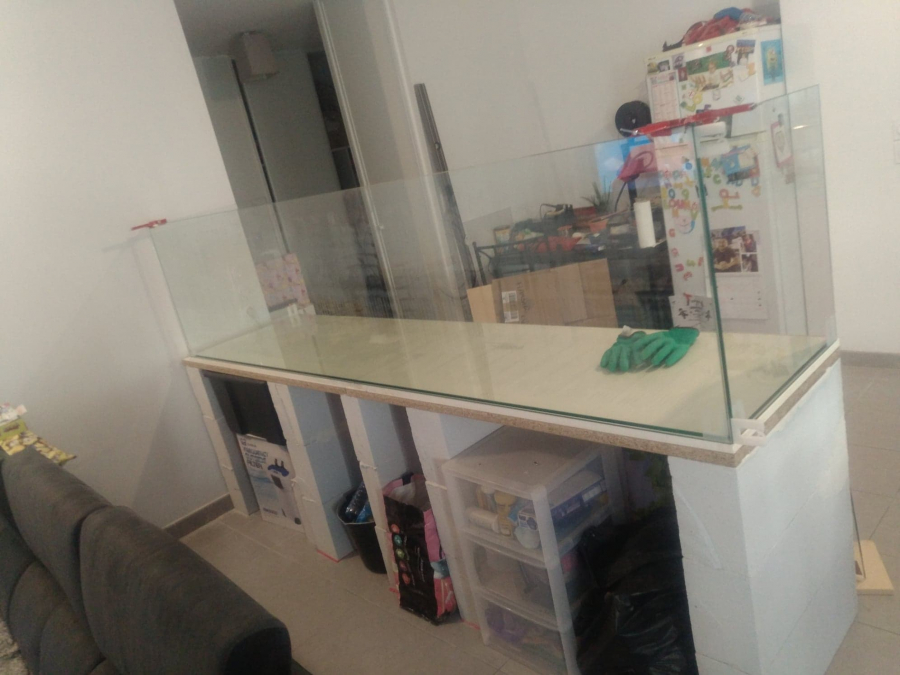

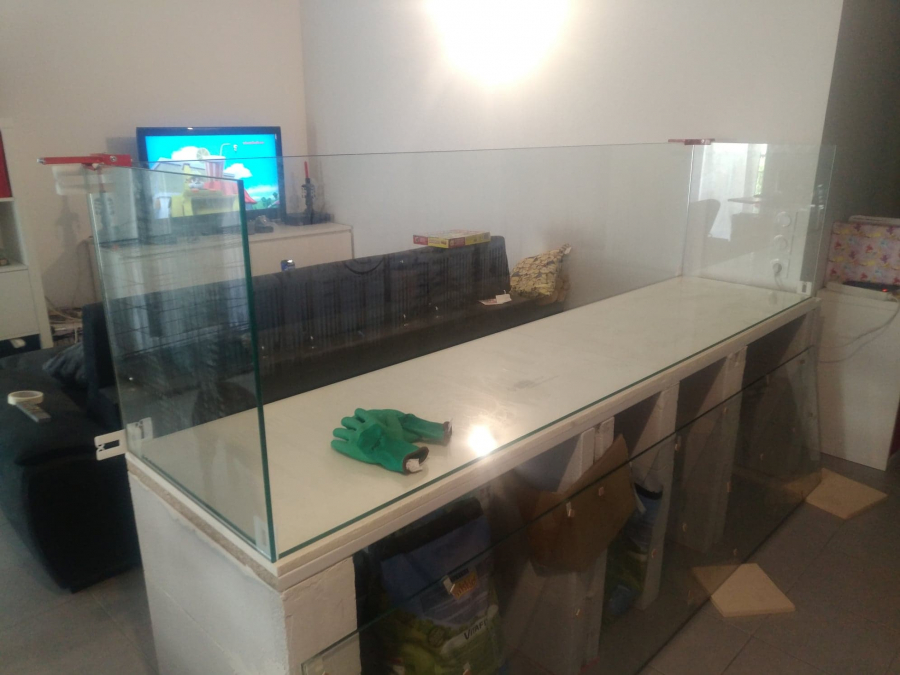

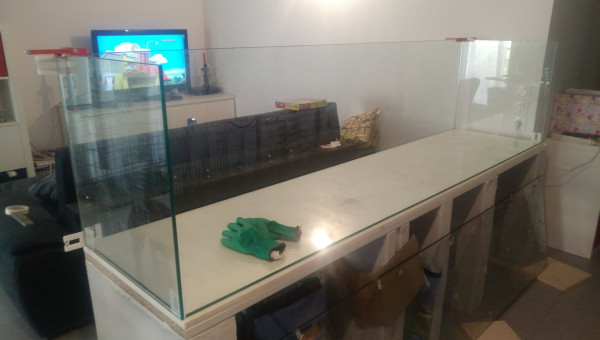

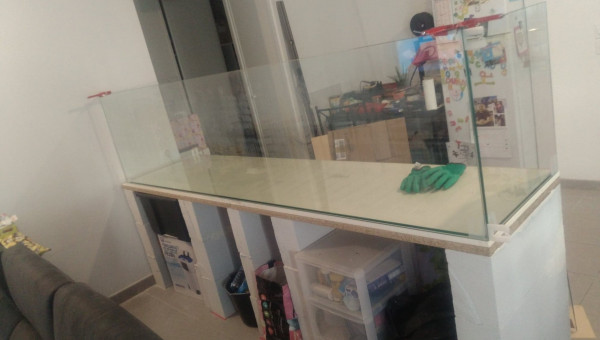

Mise en place des verres

Collage des verres par injection du silicone

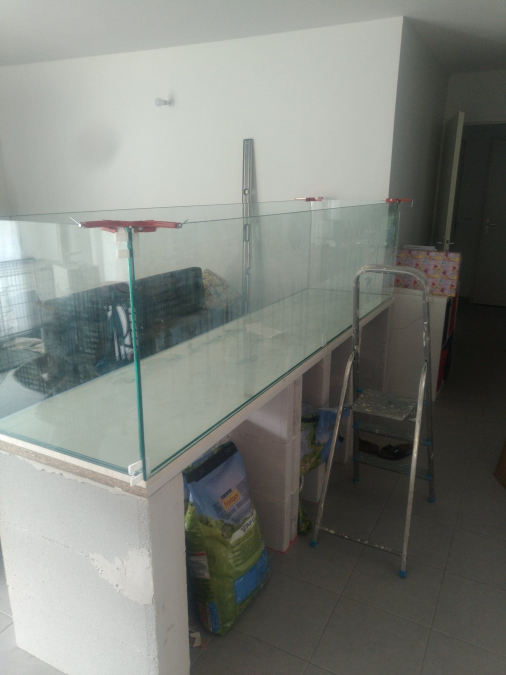

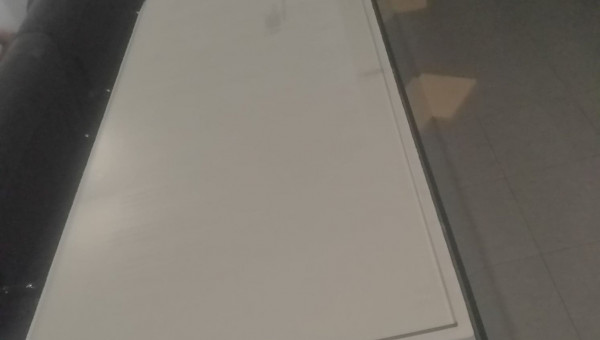

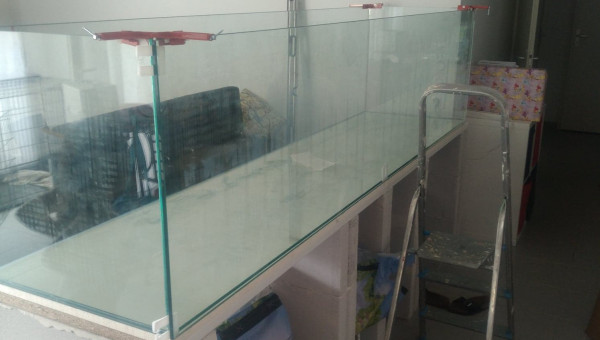

Mise en place des verres

Mise en place des verres

Utilisation d'étaux d'angle pour facilité la pose et l'ajustement des verres ainsi que de cale plastique de 1mm pour tenir l'écart entre les verres

Mise en place des verres

Sous le verre du fond se trouve du styrodur de 2cm

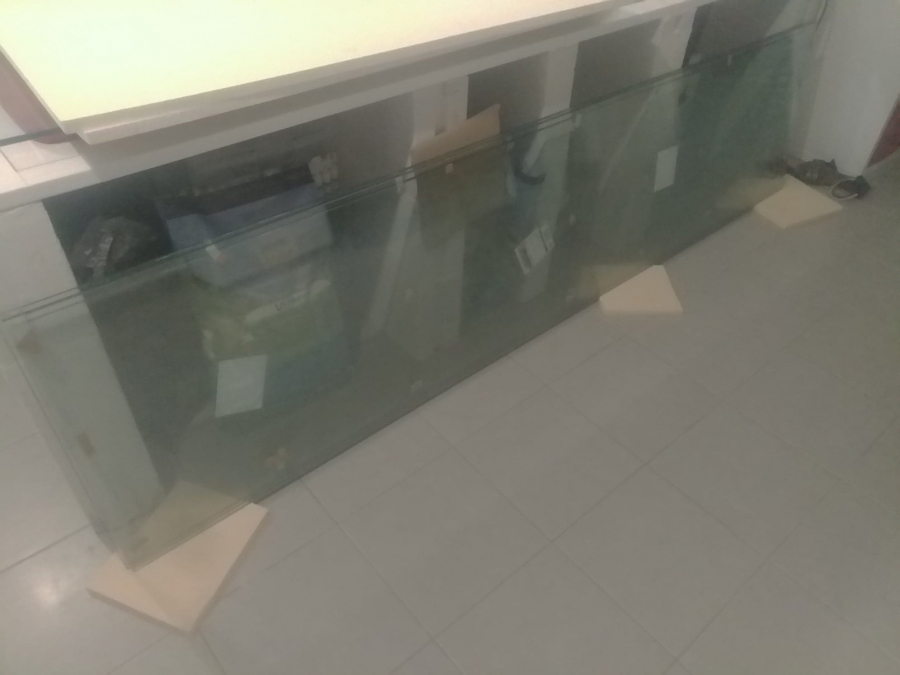

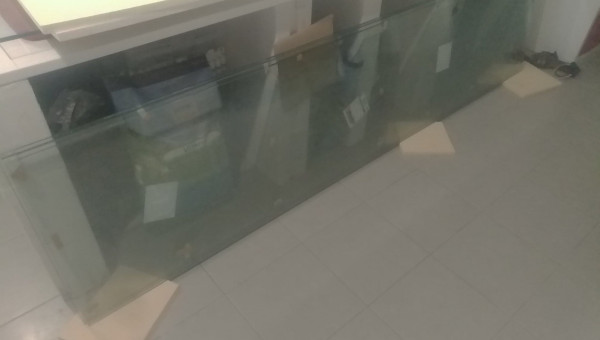

Reception des verres en 10mm

Fond : 2472 * 572 mm Faces avant et arrière : 2500 * 600 mm Face latéral : 572 * 600 mm

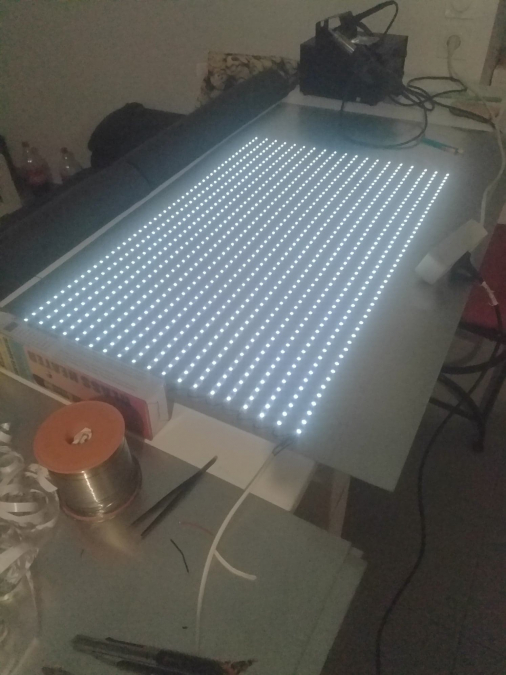

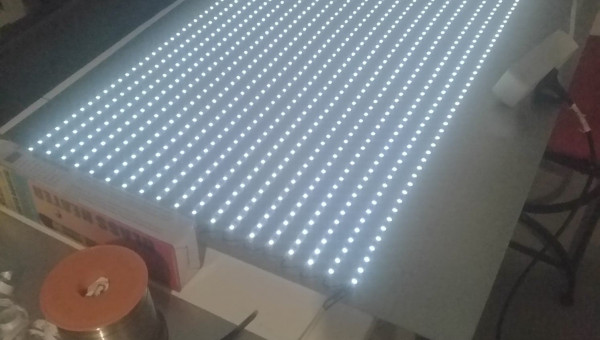

Fabrication de rampe LED maison

Utilisation de tôle en aluminium. Collage de ruban LED sur la tôle. Collage au silicone aquarium d'une vitre en plexi par dessus. J'ai fait 3 panneaux, il y a au total 45m de ruban LED, soit 15m par panneau pour un total 28 800Lumen

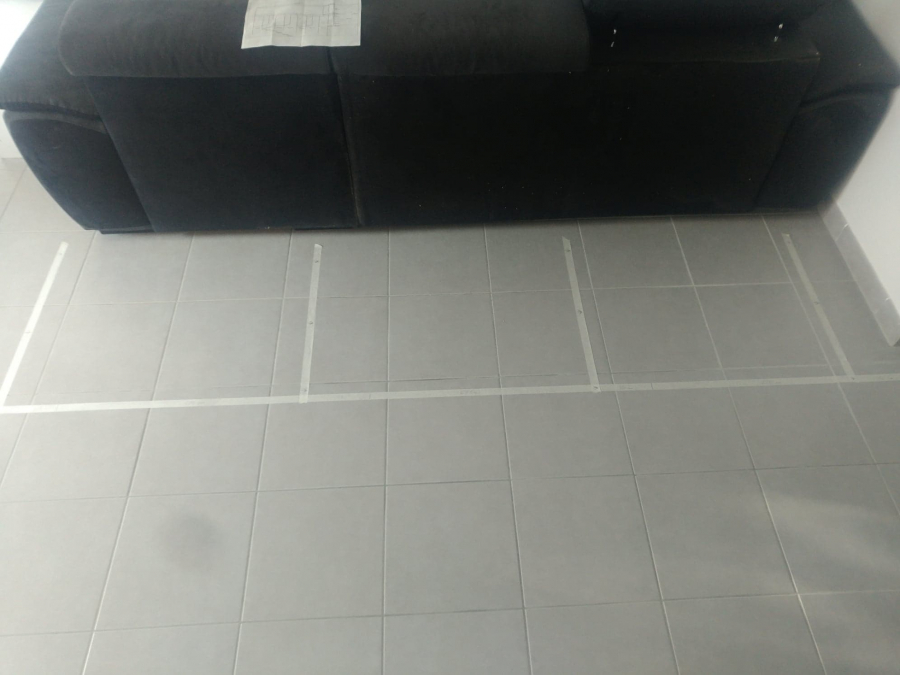

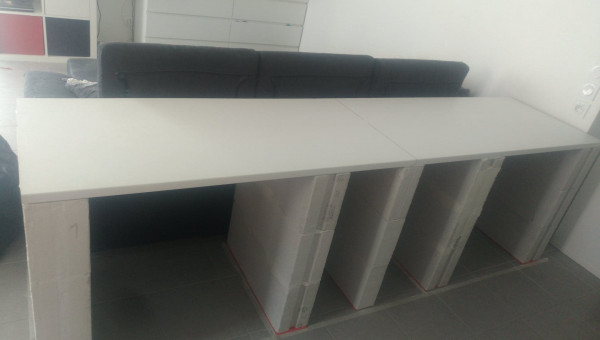

Fabrication du meuble

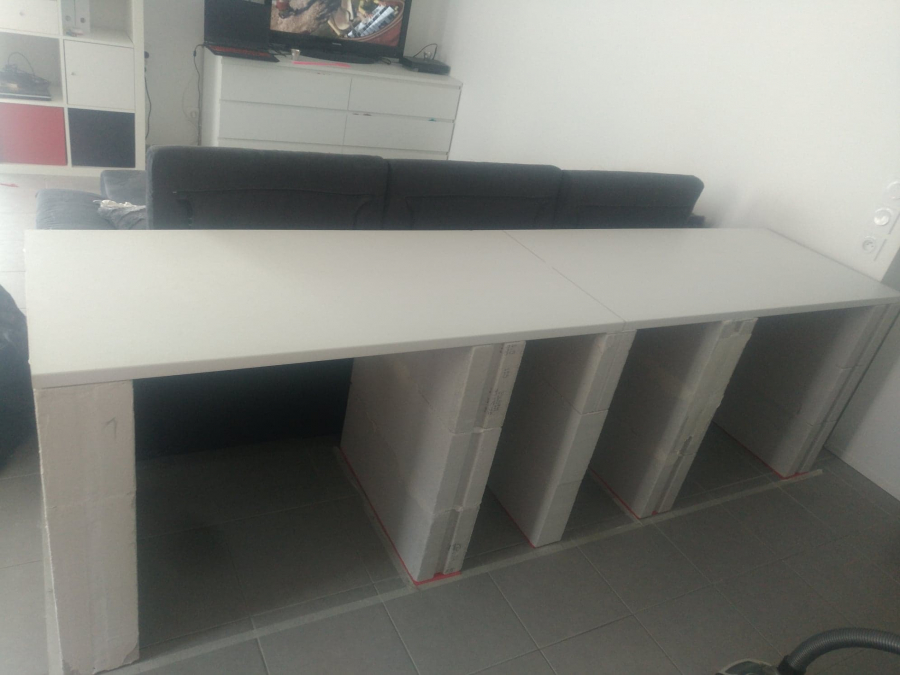

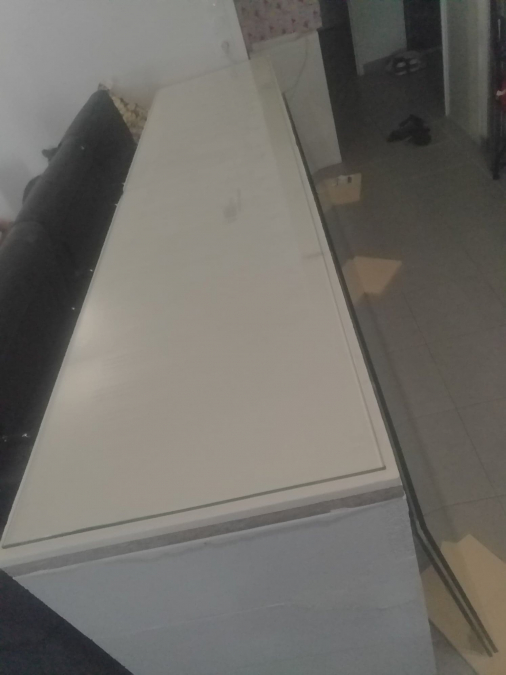

Meuble finit Utilisation de plan de travail de 28mm coller avec du sika

Fabrication du meuble

Fabrication du meuble

Ragréage pour mettre à niveau

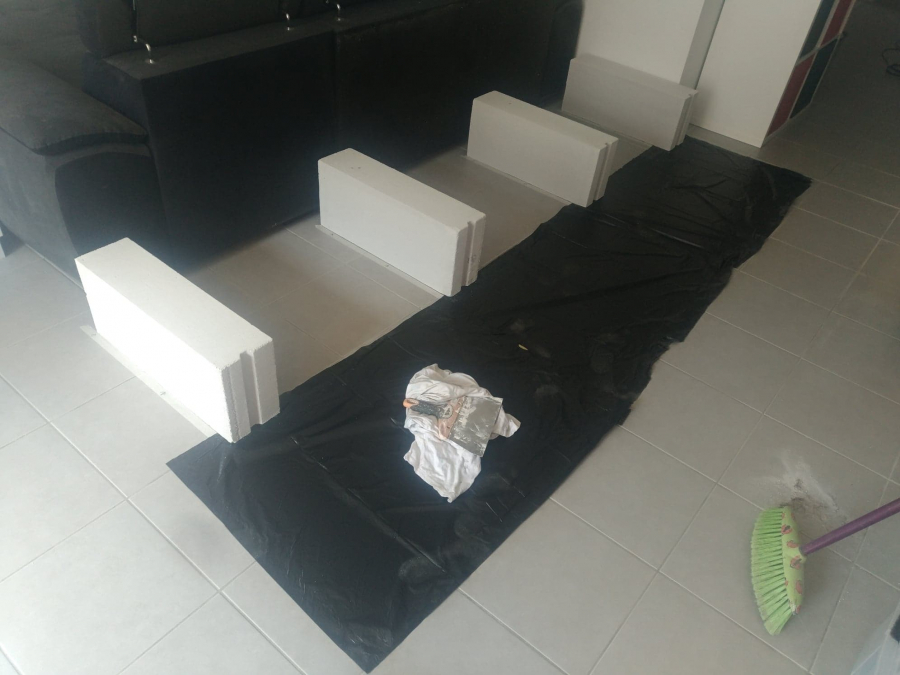

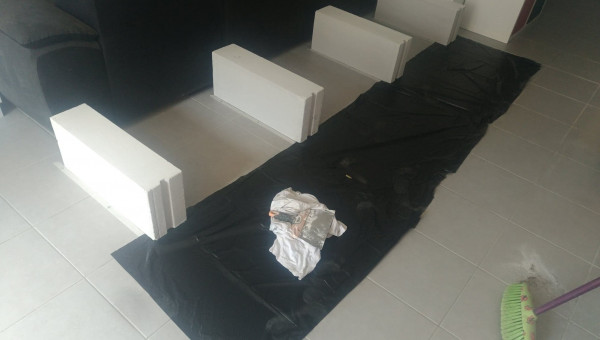

Fabrication du meuble

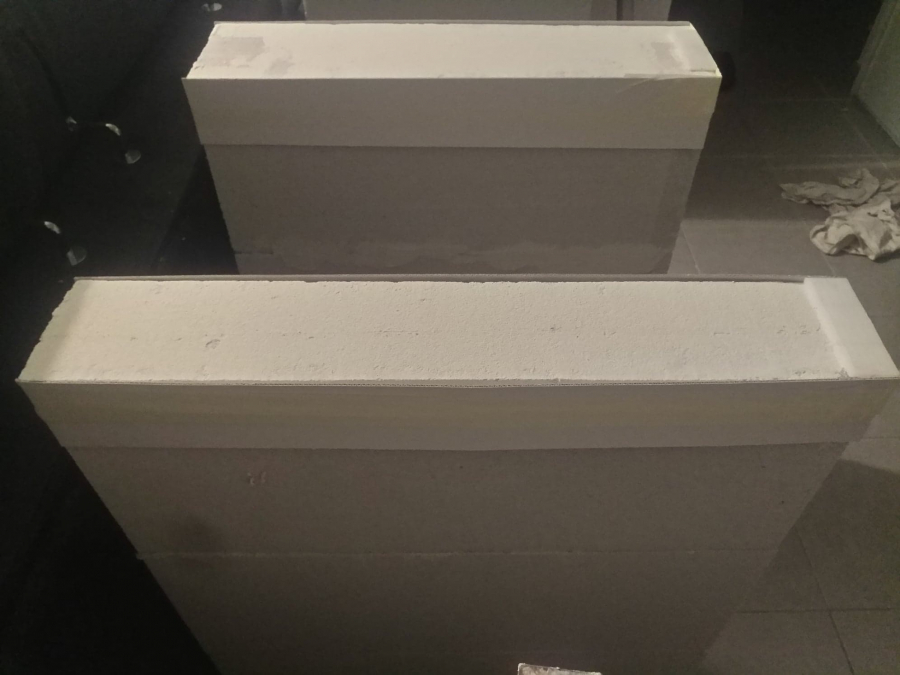

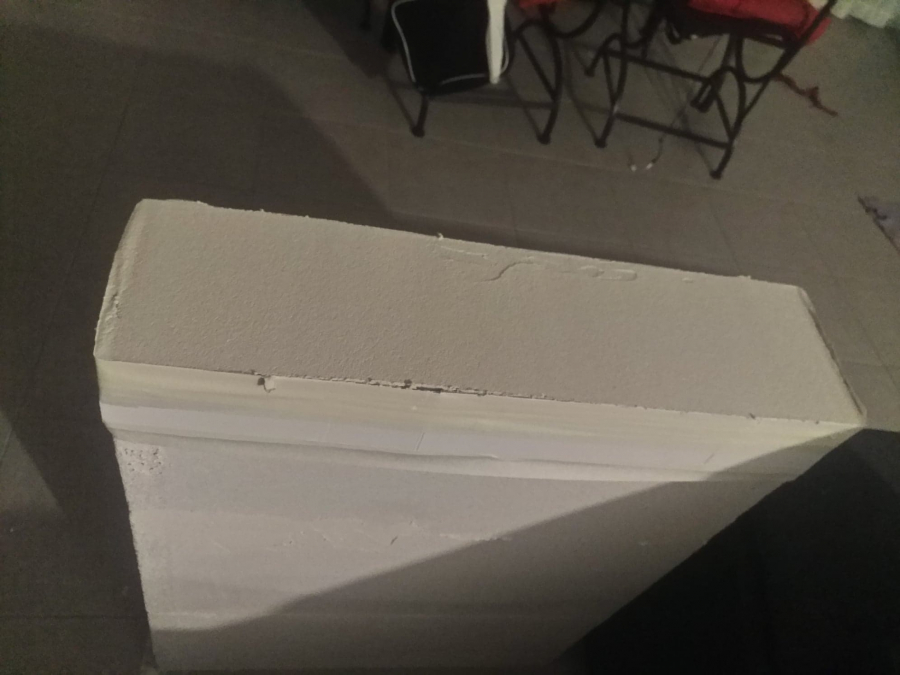

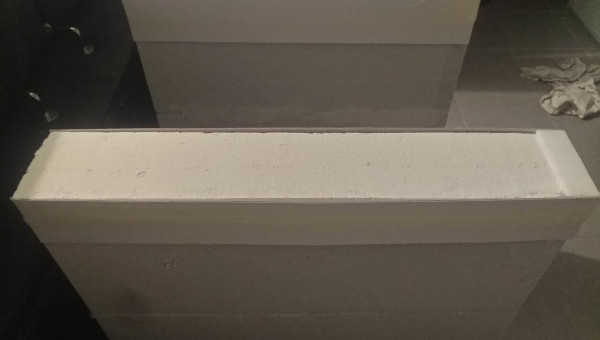

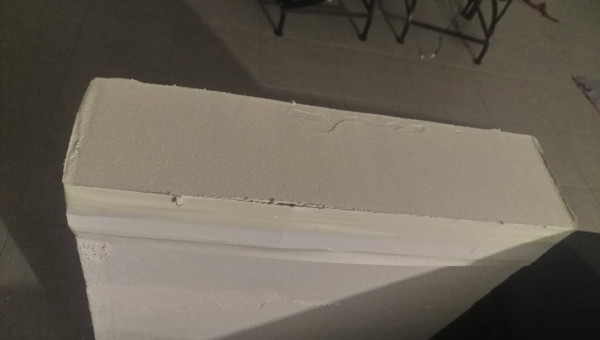

Utilisation de bloc en siporex

Fabrication du meuble
