Petit bricolage - création d’une ventilation

Comme beaucoup d’aquariophile en été nous sommes dépendant du climat. Forte température dans la pièce revient à faire monter la température de l’écosystème. Il y a plein de technique, mais parfois peut de solution économique. Avant de commencé, en voici brièvement quelques exemple:

- enlevé le capot
- Bac de glace dans l’eau
- Système de refroidissement de l’eau
- Domino ou wago

Pour ma part, j’ai choisis une autre méthode, déjà pour m’amuser (bricolage) et surtout économique. Ma solution a été simple, elle consiste à rajouter des ventilateurs au châssis de mon aquarium.

Pour réaliser le projet, il vous faudra:

- ventilateur (4/8 ou 16cm) + vis adapté
- Câble électrique
- Transformateur adapté (12 ou 24V)
- Des outils! et oui avec les ongles c’est plus dur sauf si tu es un hobbit
- Mais le plus important c’est l’imagination, ça ne s’achète pas mais tu en auras besoin pour adapter ;)

Pour commencer, il faut identifier la taille du ventilateur, il seront placé en arrière-plan de l’Aqua. Pour ma part j’avais que 5cm, donc je suis parti sur une taille de 4cm, tu te demande pourquoi ??? Ben pour viser sans casser le support, note à savoir, je suis parti sur des ventilateurs type ordinateur ou imprimante 3D, un conseil prenez du 12v.

N’oubliez pas le transfo adéquate.

Il existe plusieurs taille 4cm est le minimum suivis de 8 - 12 - 16. Pour ma part, mais il est important de savoir cela, diamètre plus grand tourné moins vite pour un débit égale, ce qui génère moins de bruit mais plus de vibration... bon, je vois ton regard vide, mais c’est logique plus sa taille est grande plus plus sont flux est augmentée, ce qui revient aussi la possibilité de bougé ( meme principe pour un drone ).

Câblage
Vous avez reçu vos ventilateurs (lot de 4 à 5€ pour moi). Il vous faudra faire un câblage en parallèle, et non en série. En série le courant n’est pas partagé, et un de vos ventilateurs tournera moins vite pareil pour les suivants.

Il vous faudra dénuder vos câbles sur 3mm et bien séparer les câbles. Lors du acâblage vous avez 2 fil, le neutre et la phase. Il vous faudra raccorder dans les wago ou domino chaque phase et dans un autre chaque neutre.

Ps: garder le plus de câble possible pour le branchement ou en cas d’erreur

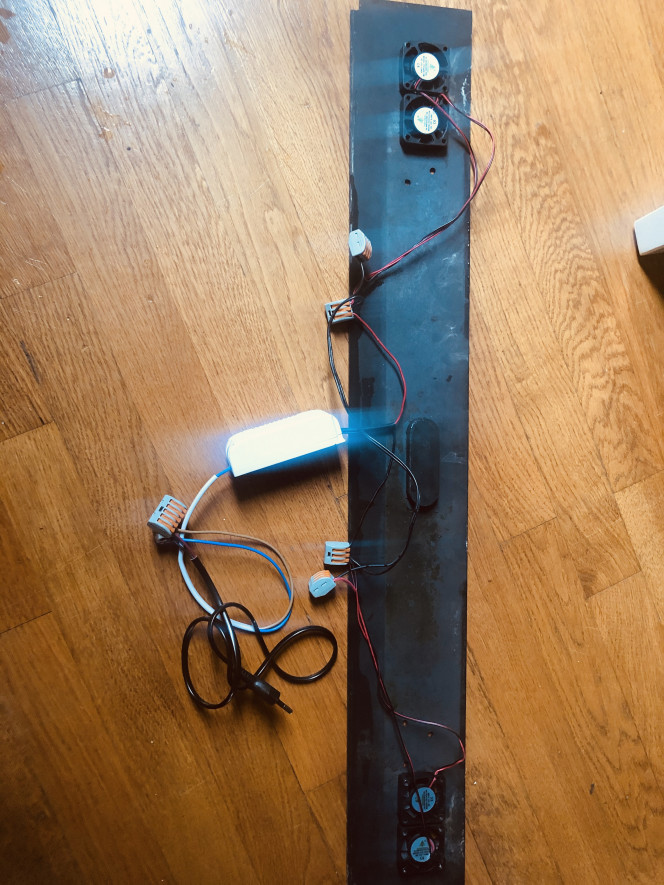

Vous vous retrouvez avec 2 wago et tous vos ventilateurs raccorder. Pour ma part, 2 wago avec 4 ventilateurs en parallèle. Ce cela vous aller raccorder le transformateur de la même façon que précédemment. Et faire un test en le raccordant au secteur. Si cela fonctionne vous aurez fini la première étape.

Maintenant il vous reste à découper l’ouverture. Sur le plastique souple.j’ai fais des trous et la finition a été faite grace a un cutter. Pour le plastique rigide, métal et bois je vous conseille une scie cloche.

Vous avez la possibilité d’avoir un côté du ventillateur en appel d’air et un autre en rejet. Moi j’ai préféré les 4 en entrée

N’hésitez pas pour les questions, c’est mon premier tuto :)
