Comment faire du CO2 artisanal pas cher ? Acide citrique & Bicarbonate de soude
Vous en avez marre de dépenser des sommes conséquentes en bouteilles de CO2, qu'elles soient jetables ou rechargeables ? Vous en avez marre des méthodes artisanales classiques, en gel, ... avec beaucoup de préparation pour des productions de CO2 aléatoires ? Oh que nous vous comprenons ! Mais alors... Comment faire du CO2 artisanal DIY (fait maison) pas cher ?
Nous vous proposons une méthode souvent méconnue du grand public pour faire vous même votre CO2 artisanal DIY, simple, rapide, pas cher, avec peu de cuisine, générant une pression suffisante pour utiliser n'importe quel diffuseur céramique et une électrovanne ! Cette solution consiste à utiliser la réaction chimique de l'acide citrique et du bicarbonate de soude.
Acide citrique et bicarbonate de soude, un peu flippant, non ?
Pas d'inquiétude ! Bien que les mots acide et soude peuvent être anxiogènes, il s'agit de deux solutions complètement naturelles que vous pouvez manipuler à souhait, indépendamment l'une de l'autre, sans grande précaution. L'acide citrique est naturellement présent dans le citron et s'utilise assez souvent pour détartrer, nettoyer et dissoudre le calcaire de manière écologique. Le bicarbonate de soude est quant à lui utilisé pour blanchir (y compris les dents !), shampooingner, nettoyer, assainir, désodoriser, cuisiner, ...
L'acide et le bicarbonate, deux ingrédients pas cher
C'est une évidence, le CO2 artisanal DIY acide citrique et bicarbonate de soude est le système le moins cher à produire. A cela s'ajoute la rapidité de mise en oeuvre qui ne vous coûtera presque rien en temps et la possibilité d'utiliser une électrovanne pour optimiser la diffusion en coupant le CO2 la nuit. La possibilité d'utiliser un diffuseur en céramique optimisera également la diffusion et réduira les coûts.
Avantages et inconvénients de la réaction acide citrique et bicarbonate de soude
Contrairement aux autres solutions de CO2 artisanal de type levures, la réaction chimique acide citrique et bicarbonate de soude est simple et rapide à mettre en oeuvre pour une longue durée de diffusion. Comme précédemment évoqué, le principal avantage de cette solution réside dans la pression et le débit constant ne subissant aucune perturbation (y compris des fluctuations de températures extérieures) et pouvant de fait être mesurée et contrôlée : détenteur, électrovanne, diffuseur céramique, ...
L'inconvénient majeur est surtout lié au matériel choisi qu'il faudra acquérir et sur lequel nous nous proposons de vous accompagner afin d'éviter, notamment, une mauvaise qualité de vanne. En effet, certains systèmes peuvent laisser s'échapper plus de CO2 que prévu pouvant aboutir à une acidose due à une chute de pH.

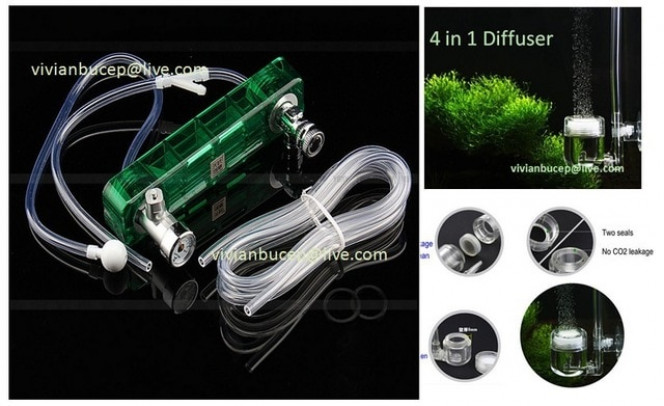

Acheter un Kit CO2 artisanal pas cher
Vous l'aurez compris, il y a un coût d'aquisition incompressible pour réaliser son propre Kit CO2 artisanal à l'aide de la réaction chimique acide citrique/bicarbonate de soude et être rentable sur le long terme. Coût qui dépendra des options que vous souhaitez et/ou du matériel que vous avez déjà.
Il faudra tout d'abord récupérer 2 bouteilles de soda de 1,5 litres vides qui nous serviront de conteneurs. Insistons bien sur soda car des bouteilles d'eau ne résisteraient pas à la pression et pourraient exploser. Prenez le soda le plus connu.
Pour vous aider, ci-dessous l'ensemble du matériel nécessaire avec le meilleur rapport qualité/prix (sans frais de livraison si premium) pour réaliser un système complet (libre à vous de ne choisir que ce qui vous intéresse) :
A noter que le diffuseur céramique sélectionné comprend un anti-retour. Si vous optez pour un autre diffuseur, par exemple celui-ci, ou celui-ci (qui est parfait, pas cher, mais moins esthétique), vous pouvez acquérir des anti-retours ici (plus rentable en quantité, ils vous seront toujours utiles). En ce qui concerne l'électrovanne, il n'est pas improbable que vous trouviez moins cher ailleurs. Attention toutefois à la qualité pour éviter les fuites et le bruit.
Comment produire du CO2 à l'aide de la réaction acide citrique et bicarbonate de soude ?
La réalisation de CO2 artisanal pour votre aquarium, et plus particulièrement pour vos plantes aquatiques, n'a jamais été aussi simple avec ce tutoriel mettant en oeuvre la réaction entre deux composés chimiques bien connus et inoffensifs, l'acide citrique et le bicarbonate de soude. Vous obtiendrez ainsi, une solution idéale pour obtenir du CO2 pas cher sans utiliser de bouteille de CO2.
A l'heure où le coût d'acquisition d'une bouteille de CO2 reste assez élevé, ce procédé coûte moins de 1 euro en coût de revient par production (hors acquisition du matériel) pour une mise en oeuvre sans recette de moins de 5 minutes de préparation.
Commencez par vous munir du matériel minimum précédemment cité, à savoir :
- Kit DIY CO2 artisanal
- Acide citrique
- Bicarbonate de soude
- 2 bouteilles de soda de 1,5 litres vides
- Balance de cuisine
- Verre mesureur
Tout d'abord, pour plus de facilité, munissez-vous de vos deux bouteilles de soda et nommez les A pour l'une, et B pour l'autre. Par exemple, à l'aide d'un marqueur ou de post-its. Comme vous avez pu le constater, sur les bouchons de votre kit sont également indiqués A et B. C'est important ! Le moyen mnémotechnique est assez simple... A comme Acide citrique et B comme Bicarbonate de soude.
Vous l'aurez compris, la recette est assez simple, c'est la réaction du mélange acide citrique et bicarbonate de soude qui produit du CO2.
-

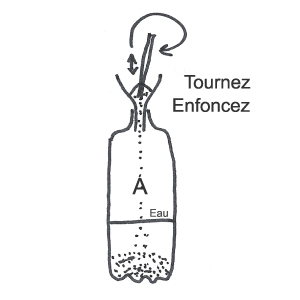

Préparation de la bouteille A
Bouteille A : Diluez 300g d'acide citrique (à mesurer à l'aide de la balance) dans 600ml d'eau (de préférence osmosée pour une meilleure dilution). Ici, vous pouvez d'abord ajouter les 600ml d'eau puis tracer un trait au marqueur noir pour faciliter le remplissage les fois précédentes, puis, verser, à l'aide d'un entonnoir (sec : essuyez le bien si vous vous en êtes servi pour déverser l'eau), les 300g d'acide citrique. N'hésitez pas, à l'aide d'un couteau ou autre objet pointu, à forcer le passage pour faciliter la descente. -

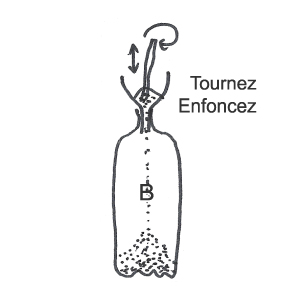

Préparation de la bouteille B
Bouteille B : Versez 395g de bicarbonate de soude (sans eau), toujours à l'aide d'un entonnoir. -

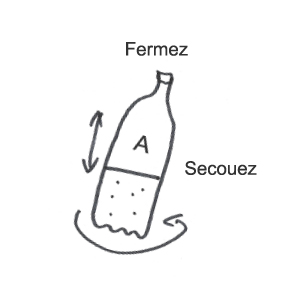

Mélange de la bouteille A
Mélangez bien la bouteille A afin d'obtenir un liquide le plus homogène possible. Idéalement, vous ne devriez plus voir de cristaux ou très peu. -

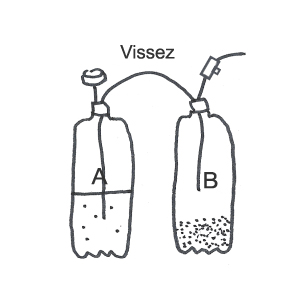

Mise en place du Kit
Vissez le kit, bouchon A sur bouteille A, bouchon B sur bouteille B. Si les marqueurs sur les bouchons sont absents ou illisibles, le bouchon avec manomètre doit être positionné sur la bouteille A et le bouchon avec vanne sur la bouteille B. -

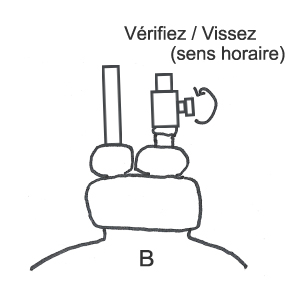

Vérification
Vérifiez que la vanne de la bouteille B est bien fermée. Complètement visée, dans le sens horaire. -

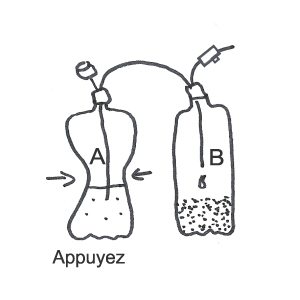

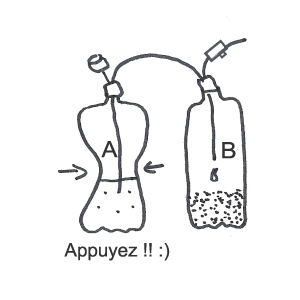

Provocation de la réaction
Faites passer le liquide de la bouteille A dans la bouteille B. Pour cela, il faudra conserver les bouteilles relativement droites et presser fortement la bouteille A. Vous devriez voir le liquide se transvaser et la bouteille B en ébullition. La réaction commence. Si vous constatez que cela n'a aucun effet, vérifiez bien l'étanchéité des joints des bouchons : dévissez, repositionnez bien les joints, revissez. -
Contrôle de la pression
Ré-itérer l'opération autant de fois que nécessaire et de manière franche afin de constater les bouteilles gonfler sous pression. N'hésitez pas également à bien re-mélanger la bouteille A entre chaque pression et de secouer la bouteille B afin de favoriser la réaction. Vérifiez la pression sur le manomètre afin que cette dernière se situe bien dans la zone verte, entre 1 et 2 bars. -

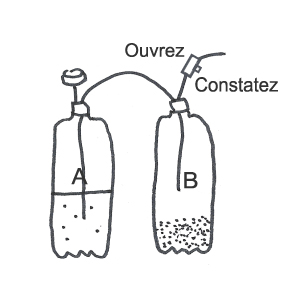

Vérification
Et voilà ! Vous pouvez ouvrir doucement la vanne pour constater la production de CO2 pas cher ! Refermez la vanne aussitôt afin de ne pas gâcher ! Vous pouvez désormais utiliser votre système de production.
Si les bouteilles ont déjà été utilisées pour de précédentes préparations, il sera toujours plus judicieux de les rincer au préalable. A noter que différents dosages sont envisageables. Vous pouvez par vous même tenter de regarder d'autres références et challenger les proportions mais ces dernières semblent être les plus efficaces. Une notice vous sera communiquée avec le kit re-précisant ces différentes étapes ainsi que les proportions recommandées.
Montage complet du kit CO2 artisanal
Vous venez de réaliser une bouteille de 200g de CO2. Pour le montage du kit complet et sa mise en oeuvre, vous pouvez tout à fait vous référer à d'autres sources afin de choisir l'installation qui vous convient.
Globalement, il faudra relier le tuyau de CO2 à la vanne de la bouteille B, en l'enfonçant, simplement, dans la mesure où le système propose un joint automatique. Tuyau qu'il faudra couper, à l'aide de ciseaux, pour placer, dans l'odre, le compte-bulles, l'électrovanne, l'anti-retour et le diffuseur aux endroits stratégiques en fonction de votre installation (meuble, position des bouteilles, compte-bulles visible ou non : pouvant être placé après l'électrovanne, ...).
Bien que la production et que la diffusion soit constantes, il est toujours recommandé de vérifier régulièrement l'état de vos bouteilles, la pression et la diffusion. N'hésitez pas à mon munir d'un test CO2 afin de bien contrôler l'efficacité de la diffusion et les impacts sur votre aquarium.
Un système de CO2 artisanal plus esthétique !
Vous trouvez les bouteilles de soda peu esthétiques voire carrément disgracieuses ? Une solution basée sur le même procédé (même réaction chimique) existe ! En effet, il existe des bouteilles en acier inoxydable professionnelles construites et développées pour accueillir la réaction du mélange acide et bicarbonate. Différents modèles sont proposés et certains proposent même du tout en un : compte bulles avec clapet anti-retour, diffuseur (/atomiseur), manomètre, soupape de sécurité, ... et électrovanne compris. Vérifiez bien quel modèle vous choisissez ainsi que le contenu du pack. Les bouteilles sont fiables, durables, stables et sécurisées. Le design est appréciable, surtout lorsque vous optez pour un système apparant. Le coût d'acquisition de ce type de matériel reste très intéressant vis à vis de la somme des coûts de la solution précédente, notamment si vous optez pour un modèle complet. Au delà de l'aspect esthétique, notons également l'aspect pratique : une seule bouteille, stable et peu encombrante ! A noter que les bouteilles existent en différentes tailles :
- 1L: hauteur: 29,5 cm; diamètre: 8,6 cm; épaisseur: 0,12 cm
- 2L: hauteur: 47cm; diamètre: 10cm; épaisseur: 0,12 cm
- 2L double / 4L : hauteur: 47cm; diamètre: 10cm; épaisseur: 0,15 cm
Ce qui donne, en ce qui concerne les matières premières :
- 1L: acide citrique 100g + bicarbonate de soude 100 + eau 150g
- 2L: acide citrique 200g + bicarbonate de soude 200 + eau 300g
- 2L double / 4L : acide citrique 400g + bicarbonate de soude 400 + eau 600g
A noter : en ce qui concerne ces bouteilles, veillez à bien utiliser les proportions indiquées sur la notice d'origine plutôt que celles précédemment indiquées.
https://fr.aliexpress.com/item/D501-DIY-CO2-Generator-S-r-Clapet-anti-retour-Manom-tre-Diffuseur-Kit-Plant-Aquarium/32880639196.html
ou à 9€89 en version eco.
https://fr.aliexpress.com/item/Free-Shipping-New-1Set-White-DIY-Aquarium-Planted-Tank-CO2-System-Pro-Tube-Valve-Guage-Bottle/32264380558.html
l'avantage sur le sucre et la levure c'est une réaction rapide sans dépendance à la température avec une pression constante.
il y a un tuto en ligne ici
https://www.aquachange.fr/forum_aquariophilie.php?espace=1&groupe=16&sujet=7690
et des images du montage sur google
https://www.google.com/search?q=CO2 artisanal matériel chinois&client=firefox-b&tbm=isch&tbo=u&source=univ&sa=X&ved=2ahUKEwjvtuO17oHgAhVQA2MBHUPyArIQ7Al6BAgEEBE&biw=1093&bih=602
le kit eco +1 diffuseur + un compte bulle anti retour + 1 électro vanne revient à 23€50 pièce.
https://fr.aliexpress.com/item/PHFU-Fish-Tank-CO2-Diffuser-with-Ceramic-Disc-2-Suckers/32703446866.html
https://fr.aliexpress.com/item/Aquarium-Clapet-anti-retour-R-gulateur-Diffuseur-CO2-Compteur-de-Bulles-Unique-Double-T-te-Nouveau/32841422496.html
https://fr.aliexpress.com/item/WyinAquarium-1-6-w-110-v-220-v-CO2-Magn-tique-lectrovanne-R-gulateur-Basse-Temp/32949704064.html
c'est imbattable, l'acide citrique tourne autour 5€/KG sur amazon (en lot de 4KG)
https://www.amazon.fr/NortemBio-Naturelle-Production-Biologique-Développé/dp/B01CZX9E1A/ref=sr_1_9?s=kitchen&ie=UTF8&qid=1548249979&sr=1-9&keywords=acide citrique alimentaire
le bicarbonate autour de 4€/kg en paquet de 5kg, <3€ conditionné en 10Kg.
https://www.amazon.fr/Bicarbonate-soude-Alimentaire-Extra-fin/dp/B07GXZH1S4/ref=sr_1_2_sspa?s=kitchen&ie=UTF8&qid=1548250236&sr=1-2-spons&keywords=bicarbonate de soude alimentaire&psc=1

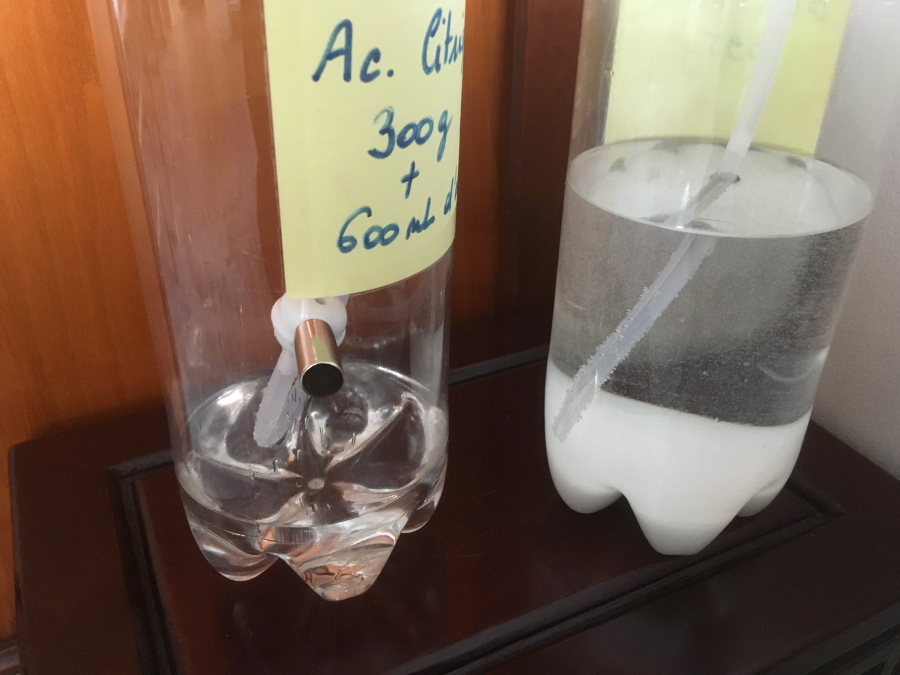

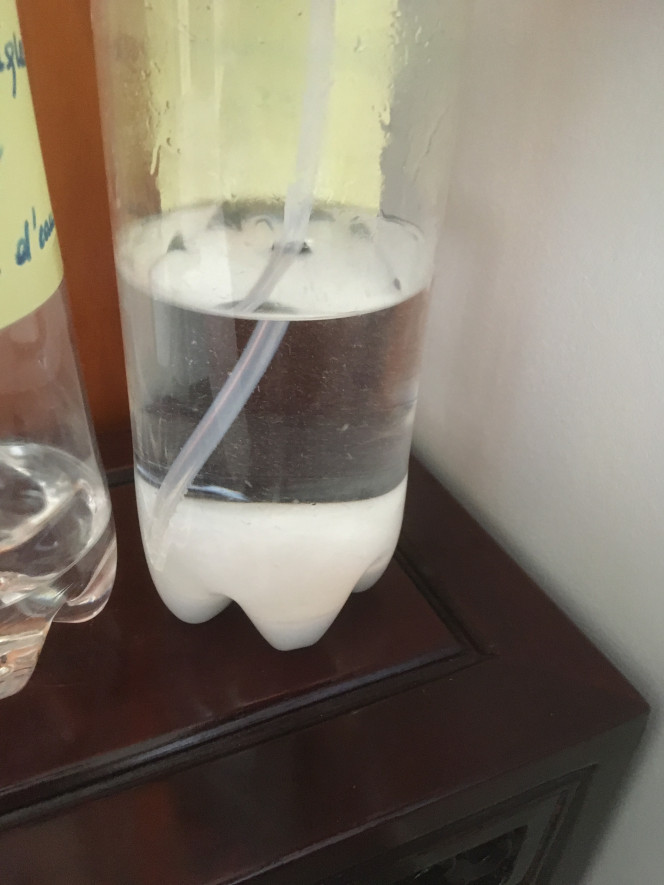

j'ai mis en oeuvre cette solution, mais j'ai une pression qui monte progressivement et de fait, ce qui fait croitre la vitesse de diffusion dans l'aquarium. Je suis du coup sans cesse en train d'ajuster. Est-ce normal ? vous avez cela aussi ? Comment corriger ?
Merci
T’as fais avec de l’eau osmosee ? Proportions de l’article ? Eau froide ? Tiède ?
J’ai bien suivi les proportions indique et utilise de l’eau distillée à température ambiante.
Si je laisse faire, la pression va petit à petit monter jusqu’a bien 4bar (je relâche la pression ensuite).
Merci
J’ai bien compris le système je pense.
Une fois la réaction stable, on a la même pression dans A que dans B. Au fur et à mesure que le CO2 est consommé, la pression dans B baisse jusqu’à ce que celle maintenue dans A soit suffisamment plus forte qu’elle envoie l’acide dans B et ce tant que la pression dans B n’est pas redevenue suffisamment forte pour bloquer l’arrivée d’acide. L’acide reçu dans B continue à se consommer jusqu’au bout et donc continue à faire monter la pression jusqu’à ce qu’il n’y est plus d’acide. La situation redeviens stable.
Mais rien ne dit que la quantité d’acide réinjecté correspond exactement à la quantité de CO2 initialement perdu. De fait il est probable qu’on est injecté plus de CO2 équivalent que perdu. D’où une augmentation progressive du CO2. C’est assez logique. Mais de fait cela devrait agir ainsi pour tout le monde ... non ?
C'est exactement ce que tu décris mais je crois que je t'ai perdu sur le dernier point...
Personnellement mes bouteilles restent à pression constante sauf lorsqu'elles sont sur le déclin... Je diffuse en continue (pas d'électrovanne). Je ne constate pas de variation de pression et normalement tu ne devrais pas en avoir sauf si tu as des variations de température...
Pour le dernier point, je le refais. Lors du rééquilibrage, la quantité d'acide citrique qui passe dans B a une équivalence en terme de quantité de CO2. Et ce que je disais, c'est cette quantité de CO2 équivalente n'est pas strictement exact à la quantité de CO2 consommée dans l'aquarium depuis la dernière phase de stabilité jusqu'au début de la réinjection d'acide. Et qu'il est fort probable que la quantité de CO2 équivalente rajoutée dans B est probablement systématiquement supérieure à celle consommée. D'où une inévitable et systématique augmentation de la pression.
=>Ce qui devrait donc arriver chez tout le monde. non ?
Sinon, hier soir, la pression était à 0.6 bar, robinet fermé, et réaction arrêté avec l'aimant en haut de bouteille A. Ce matin, la pression est montée à 4.2bar !
La seule explication à cela que je trouve est que la totalité de l'acide ne s'était pas consommée dans B. Elle est peut être restée stockée à un endroit (isolée du bicarbonate par quoi ? ca ... ) et s'est soudainement répandue dans le bicarbonate, produisant bcp de CO2 et de pression.
Dans un précédent essai (sans eau initialement dans le bicarbonate, et avec de l'eau du robinet (KH=5) au lieu de l'eau distillé dans A), j'ai déjà pensé que c'était peut être l'eau du bicarbonate qui avait créé une couche protectrice mince juste au dessus du bicarbonate décanté. Lorsque l'on penchait un peu la bouteille, du bicarbonate s'échappait et du CO2 se reproduisait. Il y avait clairement une "séparation".
=> Faut-il l'agiter de temps en temps ?
J'ai en projet d'ajouter une électrovanne, controlée par ma mesure de pH, mais ce n'est pas évident. J'aimerais d'abord résoudre ce problème de débit inconstant dû à l'inconstance de la pression...
Tu parles de la température. Je pensais justement que ce montage était insensible à la T°C contrairement à la méthode avec de la levure de bière. Non ? En quoi agit elle ? beaucoup ?
Merci en tous cas de tes lumières et de ton aide !
Ça peut arriver de devoir secouer pour relancer mais perso je fais jamais c’est toujours constant...
Top de faire la sonde et l’électrovanne mais oui faut résoudre le débit avant ;)
T’as bien un tuyau CO2 ou non à air ? Poreux ?
T’as bien la tuyau qui n’est pas pincé ? Bord du bac ?
T’as quoi comme diffuseur ? Céramique ?
Oui, le monitoring du pH est super et avec l'électrovanne ca marche tip top. Mais oui, encore faut-il avoir un débit constant de CO2. :/
Oui, coté tuyaux j'ai utilisé celui fourni avec le Kit. Donc ce n'est pas ça. On vien de vérifier coté fuites, et il se peut qu'il y en ait une petite en sortie. Mais cela n'expliquerait pas tout. Cela n'expliquerait pas pourquoi par exemple que je viens d'observer la présence d'une quantité importante d'acide dans B en "surface", "isolée" du bicarbonate par de l'eau, ne réagissant donc pas ensemble ... Je pense vraiment que c'est mon bicarbonate qui n'est pas bon.
Sinon aucun tuyau pincé. Les bouteilles sont à coté de l'aquarium, à environ 80cm en contre bas.
Coté diffuseur, voici la liste de ce que j'ai :
Diffuseur :
https://www.amazon.fr/gp/product/B0798NL596/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Bicarbonate :
https://www.toupargel.fr/16360-bicarbonate-alimentaire-la-baleine-800-g.html?gclid=EAIaIQobChMIjYzlrpOv5AIVjbTtCh2DMgWHEAQYASABEgJvyPD_BwE
Acide citrique :
https://www.amazon.fr/gp/product/B01FUA9QQI/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Kit :
https://www.amazon.fr/gp/product/B06ZY86Q5R/ref=ppx_yo_dt_b_asin_title_o09_s01?ie=UTF8&psc=1
ElectroVanne :
https://www.amazon.fr/gp/product/B07SRBCKSQ/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1
(Ok pour le matos, RAS)
Oui, on a bien mélangé l'acide citrique. Coté bouteille A c'est parfaitement mélangé.
Ok ça marche ;)
Ben ça ne pouvait pas être mélangé car il n’y a pas d’eau au départ avec le bicarbonate ... et faut attendre pas avant d’en être là ...
T'as vu dans l'article y a une solution avec des bouteilles en acier que je vais très prochainement tester ça à l'air vraiment pas mal et ça sera certainement plus efficace ;) En tout cas, c'est plus beau, ça fait moins apprenti chimiste en bombe ;D
Pour la nouvelle partie de l’article avec bouteille en acier, je n’avais pas vu non. Ça paraît pas mal, si tant est que ça se mélange bien. Mais ça parait mieux oui. Par contre, c’est quand même plus cher. Mais bon ... pas mal l’idée. Merci !
Faudrait vraiment aussi que je trouve le temps de détailler ma solution de contrôle/régulation de CO2 via sonde pH, le tout intègre à ma domotique ^_^ ça peut peut être intéresser du monde :D
Ah ben oui carrément ! On veut tout savoir ;p
Sinon, coté régulation de CO2 via mesure de pH, ca avance ! J'ai fait un 1er prototype, mais où j'ai fais 2, 3 boulettes.
Je vais bientot recevoir le 2e qui devrait être au point désormais. Il mesure donc le pH, et commande ensuite une électrovanne branchée sur la sortie en CO2 ;), et ce en totale autonomie, même si la carte permet de relire et historiser les valeurs de pH via ma Domotique (Application Domoticz sur Raspberry PI 3).
En attendant, je travaille déjà sur la ver 3, avec toujours l'acquisition du pH et la régule du CO2, mais aussi celle de la pression qu'il y a en sortie, le tout acquis directement par un Raspberry PI. Mais à suivre, ... ca sera plus long ...
J'espere que la semaine prochaine je pourrais vous mettre un article complet :)
A+
Super de coupler les 2. Je suis intéressé pour monter aussi ce système. J'ai hâte de voir cet article !^^
