Bricolage... on isole tout ça pour rendre étanche et c’est bon
#tanche#sole
Bricolage... on isole tout ça pour rendre étanche et c’est bon
56 commentaires
Alexxis

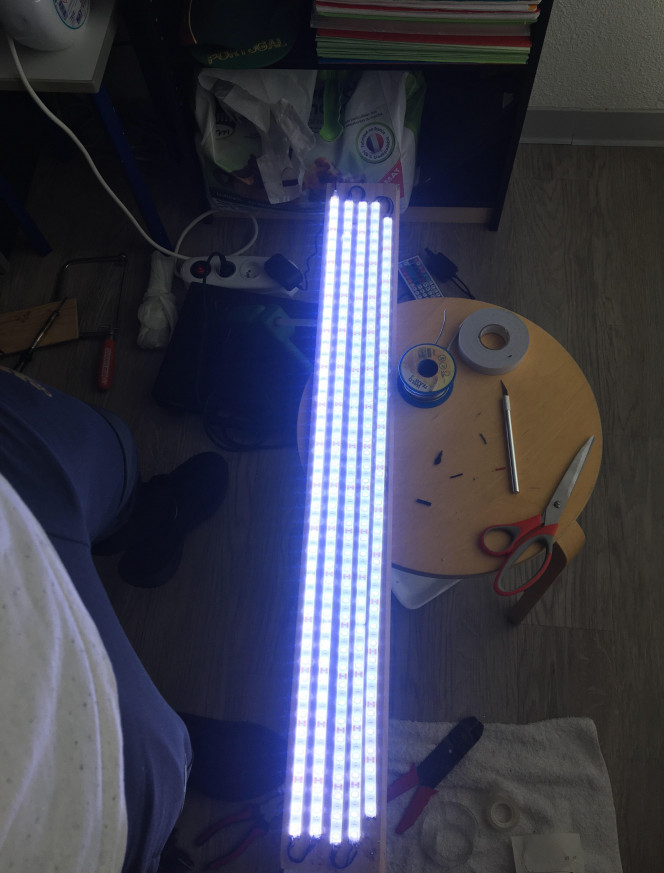

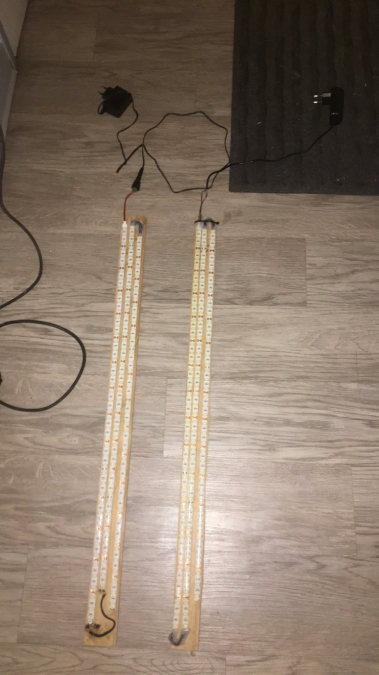

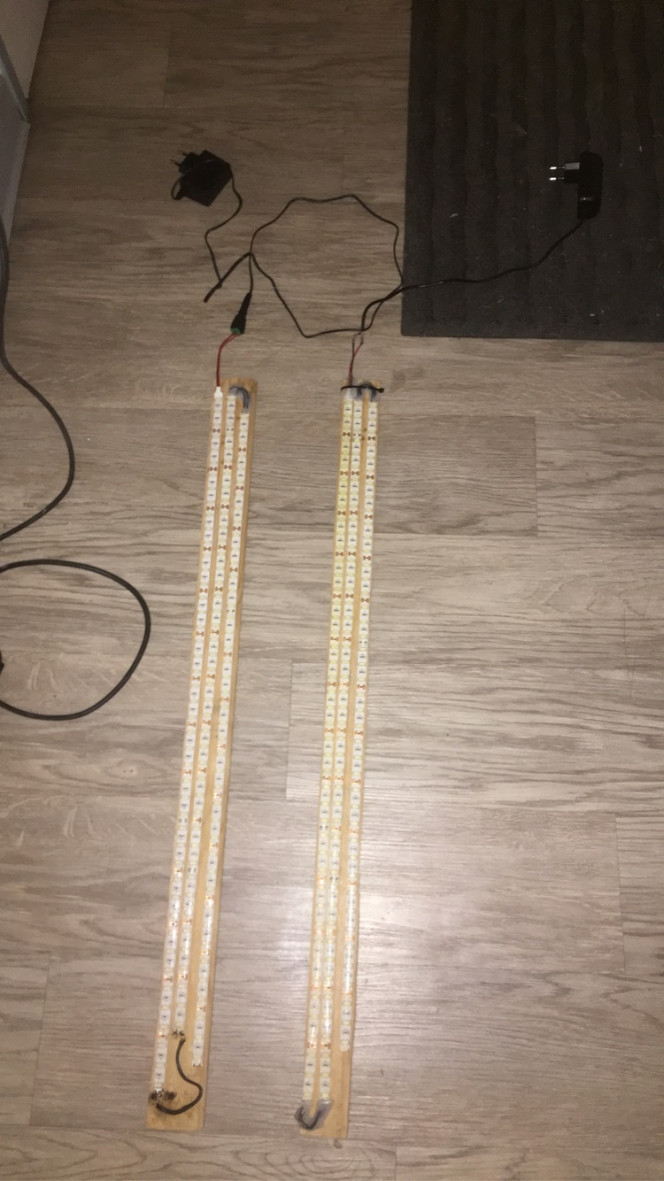

En faite j’avais qu’une seul rampe avec 5 bandes mais la lumière était mal diffusé du coup J’ai découper la planche en deux, j’ai tout recoller et j’ai fait 3 et 3.. c’est mieux mais au finale après réflexion c’est pas ouf non plus. Niveau lumens je suis au dessus des 4000 pour mon bac et je trouve que les rampes éclaire pas assez dans le fond.. le rampe nicrew sous dimensionnée je pensais qu’elle était pas ouf mais elle éclaire plus dans le fond que les led du coup je verrais si avec les autres led que j’achèterai pour mon autre bac si c’est mieux. Après ces led c’est du Ali express alors que les autres j’y mettrais le prix
J'aime (0)
Répondre
Anonyme
Alexxis
Ça dépanne mais je sais pas à la longue ce que ça donne... chihimoss ou chihimierda
NakMuay
@alexis-lopes lol Je connaissais quelqu'un qui ne jurait que par ça, tous ces bacs se portaient à merveille et il en avait au moins 20 ;) Je crois même qu'ils les mettaient en place chez ses clients...
Alexxis
Planche en bois de recup chez moi, ruban de 5m sur Ali express 11€ environ, un transformation sur Amazon 12€ environ. Après je conseille de prendre des led de meilleures qualités ou d’une plus grande puissance. Mais là juste pour mon ancienne rampe j’étais à 42W 4000 lumens
Alexxis
@NakMuay @Kamelot je sais pas si je suis trop gourmand et que je me dis que c’est jamais assez éclairé mais logiquement seulement avec ces deux rampes je suis plus qu’au dessus de 40 lumens par litre et je trouve que c’est pas intense comme une autre rampe led.. pourtant on est sur du 50W environ en tout, bon les Kelvin j’ai fais l’erreur de prendre du blanc 5000K 5500K au lieux de blanc froid mais bon je pense pas que ce soit ça qui joue sur l’intensité.. du coup je me questionne de savoir quoi faire. A savoir que j’ai viré la Nicrew parce que j’ai fais un échange de lampe led avec un bac ou j’ai un hamster nain pour la ptite histoire.. et comme il lui faut aussi 15h de lumière par jours bah voilà...
NakMuay
J'ai pas compris la question ;p c'est bien comme tu fais ;) Attention juste à l'étanchéité yes ;)
Alexxis
@NakMuay Niveau étanchéité tkt pas les led sont étanche (IP65) et ensuite les soudures sont recouvertes au pistolet à colle. Elle est tomber déjà quelques fois dans l'aquarium et tout c'est bien passé.

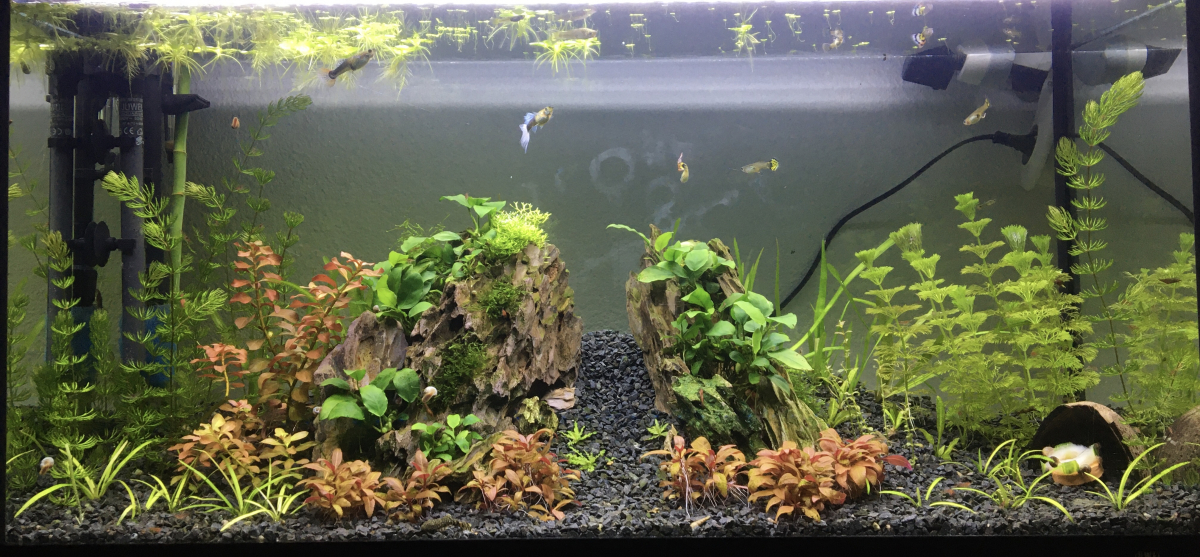

Pour ma question je reformule. En gros la j'ai mes deux rampes sauf qu'au niveau du résultat je trouve pas ça ouff au niveau de la lumière au fond de mon aquarium en faite. Pourtant si je regard les lumens requis je suis nettement au dessus. Donc est-ce que c'est juste une impression de ma part parce que je suis habituer a voila toujours plus de lumière ou est-ce qu'il y aurait un manque dans le fond de l'aquarium. En gros quand j'ai la Nicrew je pense quel angle d'ouverture doit être plus bas que 120° du coup elle vont plus profond les led..
Pour ma question je reformule. En gros la j'ai mes deux rampes sauf qu'au niveau du résultat je trouve pas ça ouff au niveau de la lumière au fond de mon aquarium en faite. Pourtant si je regard les lumens requis je suis nettement au dessus. Donc est-ce que c'est juste une impression de ma part parce que je suis habituer a voila toujours plus de lumière ou est-ce qu'il y aurait un manque dans le fond de l'aquarium. En gros quand j'ai la Nicrew je pense quel angle d'ouverture doit être plus bas que 120° du coup elle vont plus profond les led..
Alexxis
Par contre le fer a souder qui me lâche en plein milieu c'était pas cool.. du coup on a improvisé a souder a la bougie et au briquet... une grosse galère a certains moments mdrr 4 points de soudure 30min hahaha
chupa
les alims sont ridiculement petites, du coup ça n’envoie rien.
pour envoyer 43W en 12v il faut 3,58A
en 24v 1,79A
les smd5050 (15-18lumens)envoient moins de lumens que les smd5730
https://fr.aliexpress.com/item/32875635801.html (55lumens par puce)
montées dans les chihiros. (46lumens par puce)
on en trouve aussi en ruban 120Leds/m (30lumens par puce)
https://fr.aliexpress.com/item/32823305396.html
pour une alim plus sérieuse:
https://fr.aliexpress.com/item/4000325291169.html
et si tu veux encore moins de perte de luminosité au bout des 5m
il vaut mieux souder en parallèle aux extrémités. ça répartit mieux le courant.
pour envoyer 43W en 12v il faut 3,58A
en 24v 1,79A
les smd5050 (15-18lumens)envoient moins de lumens que les smd5730
https://fr.aliexpress.com/item/32875635801.html (55lumens par puce)
montées dans les chihiros. (46lumens par puce)
on en trouve aussi en ruban 120Leds/m (30lumens par puce)
https://fr.aliexpress.com/item/32823305396.html
pour une alim plus sérieuse:
https://fr.aliexpress.com/item/4000325291169.html
et si tu veux encore moins de perte de luminosité au bout des 5m
il vaut mieux souder en parallèle aux extrémités. ça répartit mieux le courant.
Alexxis
En alimentation j'avais acheté ça :https://www.amazon.fr/gp/product/B07L6XDH1R/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1.
Les câble de sortie rouge et noir qu'on voit tout en haut son ceux qu'il y avait d'origine sur le ruban

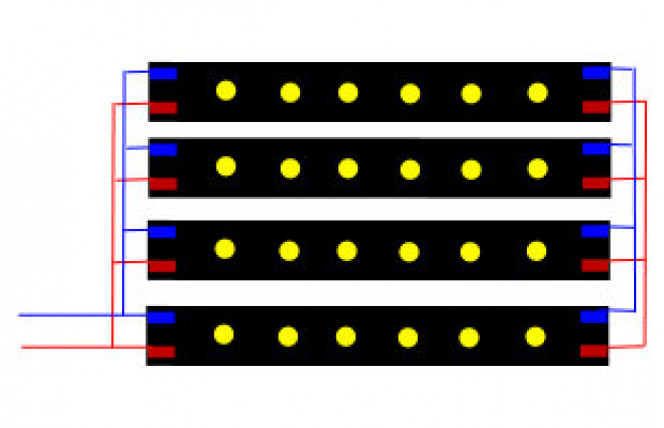

Pour les branchements il me semblait avoir bien fait en parallèle mais quand que je vois ton schéma ça me fait buguer mdrr
Les câble de sortie rouge et noir qu'on voit tout en haut son ceux qu'il y avait d'origine sur le ruban
Pour les branchements il me semblait avoir bien fait en parallèle mais quand que je vois ton schéma ça me fait buguer mdrr
Alexxis
Moi du coup j’ai fais comme ça. Mais je comprend pas comment on peut faire comme sur ton schéma parce que du coup y a un endroit où il faudrait faire 2 points de soudures non ?
chupa
au bout de tes bandes il y a déjà 10% de perte lumineuse, par rapport à l'arrivée de courant à cause des résistances. c'est le problème du ruban câblé en série.
Alexxis
Je pensais avoir bien fait punaise :( en plus j'avais vue que fallait faire les branchent en parallèle pour justement garder la même intensité lumineuse mais j'ai du mal a comprendre comment faire les branchement la du coup
Alexxis
faudrait que toutes les bandes soient relié entre elles en faite. la 1 avec la 2 la 2 avec la 1 et la 3 etc.. ?
chupa
en série c'est le montage classique, mais c'est pas l'idéal, on perd de la puissance en fin de ruban.
c'est mieux répartit en parallèle.
c'est mieux répartit en parallèle.
Alexxis
Oui oui je sais bien j'avais justement regardé une vidéo mais à mon avis j'ai merdé quand je l'ai faite. Mais du coup je sais pas comment je pourrais rectifier les branchements. Sur ton schéma je comprend le chemin des fils mais ça va me faire plein de soudure qui partent de la bande 1 du coup si elle doit être relié à toutes les autres
chupa
tu peux rester comme ça mais ça envoie moins au bout si on mesure avec un luxmètre.
Alexxis
mais ce transformateur que j'utilise il est bon non ? ou il est pas assez puissant https://www.amazon.fr/gp/product/B07L6XDH1R/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Alexxis
D'accord :) Mais quand je regarde ma rampe je comprend pas c'est quoi l'erreur. Je vais te remettre une photo pour mieux voir
chupa
y a pas vraiment d'erreur. mais parfois le ruban est pas terrible.
à cause du nombre de led et de leur qualité variable.
à cause du nombre de led et de leur qualité variable.
Alexxis

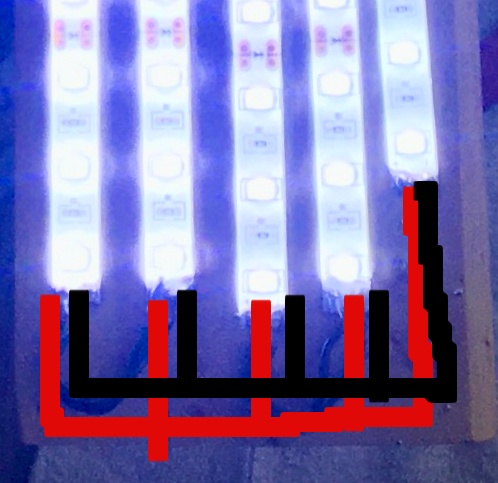

Ici j’avais raccordé chaque + et chaque - a chaque bande led du coup c’était en parallèle non ?
chupa
c'est monté en série, 5m maxi. on voit même sur la photo la perte d'intensité en fin de course.
NakMuay
Série ;) les unes à la suite des autres la.. parallèle c’est comme si tu les branchais individuellement, en faisant abstraction des autres ;)
NakMuay
Mais effectivement ça fait plus de câble... est-ce que sur les tutos que t’as vu c’était série ou parallèle ? Peut être que série en connaissance de cause quoi... peut être moyen d’envoyer plus yes ?
NakMuay
Ou de trouver des barres sans résistance je crois que le gars que je connaissais en prenait des bien spécifiques
Alexxis
sur les vido que j'ai vue ils disait justement qu'il faisait les branchement en parallèle pour éviter de perdre de l'intensité mais il a du se planter...
NakMuay
Limite mieux parce que tu peux même mettre le tout sous boîtier ou gérer ton etancheite que d’un côté ;D
Alexxis
@chupa du coup ici vers 5min20 j'aurais du faire comme ça moi ? tirer tous les fils comme lui est ensuite rejoindre tous les fils rouge et faire un point de soudure entre deux pour former 1 seul bloc, et pareil pour ls fils noir ? puis ensuite relier les deux points de soudure au transformateur ?
NakMuay
@alexis-lopes Ah ouais merde en fait c’était pas des bandeaux comme ça c’était des minis tubes led faut que je retrouve la réf, le premier semble effectivement faire du parallèle mais que sur 2, pourquoi pas sur toutes J’ai regardé vite fais..
Alexxis
Le dernier lien est mieux mais par contre on voir pas ses branchements de l'autre coté de sa rampe vue qu'il a déjà fait l'isolation.. puis il aurait même du mettre ses soudures en vidéo pour mieux voir
chupa
c'est pas viable le ruban qui prend l'humidité. même avec de l'ip65, l'eau rentre par capillarité par les soudures recouvertes.
la colle à chaud c'est une plaisanterie, il faudrait au minimum du silicone.
la colle à chaud c'est une plaisanterie, il faudrait au minimum du silicone.
Alexxis
Bon pour l'isolation je verrais ça mieux pour les prochaines fois mais du coup au niveau des branchement c'est comme il a fait sur ça vidéo (dernier lien)
Alexxis
les petits fils conducteur que j'ai du coup ça suffit ou pareil c'est pas top ?
chupa
il faut un câble assez gros si possible. sinon ça réduit aussi le flux.
au minimum du 0,75 de diam pour 40w.
si tu ne veux pas t'emmerder ça se vend en plaque avec le transfo adapté.
https://fr.aliexpress.com/item/32574590031.html
c'est ce qui est monté dans les rampes.
au minimum du 0,75 de diam pour 40w.
si tu ne veux pas t'emmerder ça se vend en plaque avec le transfo adapté.
https://fr.aliexpress.com/item/32574590031.html
c'est ce qui est monté dans les rampes.
