Fabrication d un filtre artisanal avec un BIDON de 50 litre
Message par tony40 Mar 24 Juin - 11:39

Comme vous le savez, la filtration est très importante pour l' équilibre de nos aquariums et donc le bien-être de nos petits pensionnaires... Bien souvent les filtres à décantation de nos aquariums sont trop petits, peu pratiques et prennent beaucoup de place dans le bac...
Bien sûr vous allez me dire, il existe les filtres Extérieurs, mais encore une fois le volume des filtres ne me convenait pas, les plus grands font 9 litres et les prix sont prohibitifs, j ai donc décidé de fabriquer moi-même mon filtre externe d' un volume de 50 litres!
Pourquoi je souhaite aussi grand ?????? Tout simplement pour y mettre de la tourbe de sphaigne afin d adoucir mon eau naturellement (mais ça on le verra sur un autre sujet).
Je n' ai rien inventé, mais j ai recherché sur le net quelque chose qui tienne la route et qui soit à la portée de toutes les bourses.
Voici donc celui qui me parait (au vu de tout ce que je connais en aquariophilie) le plus valable et le plus simple à réaliser par tous! De plus c' est le seul pour lequel il y avait un retour d' expérience sur un an de fonctionnement.
http://www.aquabase.org/articles/html.php3/fabrication-filtre-externe=1420.html

MATERIEL NECESSAIRE
Attention le matériel sur les liens n' est là qu' à titre indicatif , il vous appartient de choisir vous-même la marque et le site de votre choix...

Un Bidon étanche
http://www.kayak-attitude.fr/bidon-etanche-avec-poignee.html

Une Pompe universelle (qui fonctionne aussi bien émergée qu' immergée)
http://www.zoomalia.com/animalerie/pompe-universelle-universal-1048-600-l-h-p-1895.html?referer=789632&gclid=COTp4Just74CFYXItAodu2sAow#5630
Image hébergée par servimg.com
Du tuyau
http://www.zoomalia.com/animalerie/tuyau-pour-aquarium-de-2-5-m-12-16-p-4953.html
Image hébergée par servimg.com

Deux raccords passe cloison
Image hébergée par servimg.com
Une canne de rejet
http://www.reef-ocean.com/REJET-EHEIM-plat-coude-12-16mm-ref-eheim-400470--p-14159.html
Image hébergée par servimg.com
Petite anecdote, je me suis aperçu que l' angle de la canne de rejet n était pas bon, en la plaçant dans mon bac la sortie arrivait en surface de l' eau, ce qui aurait provoqué des remous et fait remonter le ph... Pour avoir un bon angle j' ai plongé la canne quelques secondes dans de l' eau bouillante et ainsi tout en restant dans l' eau j ai pu la plier a l' angle voulu, voici le résultat:
Image hébergée par servimg.com

Une canne d aspiration
http://www.zone-aquatique.com/7272210_-__Tube_aspiration_pour_2211-13-15-p12121.html?gclid=CKLJwpevt74CFScHwwodt7YABA
Image hébergée par servimg.com

Deux robinets doubles ( OPTION )
http://www.reef-ocean.com/ROBINET-double-EHEIM-12-16mm-ref-eheim-400441--p-14150.html
Image hébergée par servimg.com

Mousse pour filtration
http://aquabassin.fr/mousses-et-ouate-de-filtration/451-ouate-blanche-fine-100gr-8715897004575.html
Image hébergée par servimg.com

Gabarit en carton pour découpe mousses
Avant la découpe il y a le tracé et j' ai mon aide Labradorius qui surveille si le travail est bien fait!
Image hébergée par servimg.com

Et voila le résultat!
Image hébergée par servimg.com

Rouleau de brise vue de 1m X1m pour poser dessus les masses filtrantes
Image hébergée par servimg.com

NB: Le matériel présenté ci-dessus est en relation avec la taille de mon bac qui est un 150 litres.

Bien sûr il faudra adapter la taille du matériel... La puissance de la pompe ,le diamètre des tuyaux , la taille du bidon par exemple doivent être en rapport avec la taille de votre aquarium et le type de filtration que vous souhaitez mettre en place...

Passons maintenant au montage!
Fabrication d un filtre artisanal avec un BIDON de 50 Litres 225600 Fabrication d un filtre artisanal avec un BIDON de 50 Litres 225600

Voila le fameux bidon de 50 litres étanche grâce à un joint dans le couvercle
Avant perçage...

Image hébergée par servimg.com

Après perçage:
Image hébergée par servimg.com


Montage des raccords:
[u]Je ne vous rappelle pas la nécessité de bien serrer l écrou, le joint doit être bien plaqué contre la paroi afin que l' étanchéité soit parfaite sinon...
Image hébergée par servimg.com
Vue de l' intérieur:
Image hébergée par servimg.com

Vue de l' extérieur:
Image hébergée par servimg.com
]
Mise en place des tuyaux et cannes, robinets, et branchement de la pompe:
Après avoir tout connecté , il est conseillé de faire un essai avant de mettre les masses filtrantes...

Voici le montage fini du dispositif d' aspiration qui va servir à remplir le filtre bidon Fabrication d un filtre artisanal avec un BIDON de 50 Litres 67328 :
Image hébergée par servimg.com

Le passe cloison blanc coudé a un diamètre extérieur de 20 mm, le diamètre intérieur est de 14mm... Pour des questions de normes, il est difficile de trouver des passe cloisons de 12 mm de diamètre intérieur, parait il... Fabrication d un filtre artisanal avec un BIDON de 50 Litres 940319 Faites attention lors de votre commande de prendre en compte le diamètre intérieur qui doit être assez large pour garantir un débit correct lors de l' arrivée de l' eau... L' entreprise à laquelle j' ai commandé les coudes m' a d' abord envoyé un coude de diamètre extérieur de 12, et bien l' intérieur était large de seulement 7 mm, le débit aurait été fortement réduit!

Comme vous le voyez sur la photo , j' ai du bricoler un peu pour raccorder le passe cloisons et le tuyau de 12 mm! J' ai utilisé une quinzaine de centimètres de tuyau 16-22 mm. Pour emboiter le passe cloison, j' ai ramolli le bout du tuyau dans l' eau bouillante, un peu de liquide vaisselle pour faire glisser et le tour est joué! En refroidissant le tuyau se resserre, ça tient du tonnerre! Dernière étape, raccorder le tuyau de 12 à l' autre extrémité, voilà, c' est réglé... cheers
Fabrication d un filtre artisanal avec un BIDON de 50 Litres 365501 Fabrication d un filtre artisanal avec un BIDON de 50 Litres 365501 Fabrication d un filtre artisanal avec un BIDON de 50 Litres 365501

Mise en place des masses filtrantes:
Il faut tout d'abord un support de masse (ici une bande de mousse de 5 cm posée dans le fond).
1) Qui va permettre de réserver une hauteur d eau de 5 cm complètement dégagée pour l' aspiration de la pompe.
2) Qui va servir de fondations à toutes les masses qui viendront au dessus.
Image hébergée par servimg.com

Pose des bandes de 5 cm en mousse grosse , celle du milieu va permettre de rigidifier le cercle de brise vue découpé a l aide du gabarit 40cm
Image hébergée par servimg.com

Pose du brise vue qui va supporter le perlon et le cercle en mousse finede 36 cm
Image hébergée par servimg.com


Pose tout autour de la cloison de mousse fine de 2cm d épaisseur
Pensez quand vous prenez la mesure de la hauteur qu il faut être environ a 3 cm en dessous de l entrée d eau , ainsi quand vous poserez les masses filtrantes supérieurs l eau arrivera au dessus des mousses afin qu elle soit bien filtrée
Image hébergée par servimg.com

Pose tout autour de la cloison du brise vue qui va séparer mes chaussettes de tourbe de sphaigne des mousses et qui va me rigidifier l ensemble et me permettre d avoir un bon support pour les masses filtrantes supérieurs
Pose du perlon
Image hébergée par servimg.com

Pose du cercle de mousse fine de ( 36cm a cause de l épaisseur de mousse autour de la cloison ) sur le perlon
Image hébergée par servimg.com

Pose du cercle de brise vue découpé a l aide du gabarit de 40 cm qui va supporter les masses filtrantes supérieurs
Image hébergée par servimg.com

Pose du cercle de mousse sur le brise vue et qui vient se poser sur l épaisseur de la mousse et le brise vue qui se trouve tout autour de la paroi
Vous remarquerez que je me trouve sous l arrivée d eau afin que toute l eau soit filtrée grossierement une premiere fois
Image hébergée par servimg.com

En bas
Branchement sortie filtre vers la pompe avec robinets doubles pour pouvoir intervenir sur le filtre sans être obligé de tout démonter
Contrairement a l article de référence qui lui l a placé en haut moi j ai placé ma sortie du filtre en Bas pour profiter de la force de l eau afin de moins fatiguer ma pompe
Image hébergée par servimg.com

En haut
Branchement arrivée d eau avec robinets doubles aussi pour les mêmes raisons citées ci dessus
Image hébergée par servimg.com

Comme vous voyez une fois habillé on ne voit plus le bidon
Image hébergée par servimg.com

Image hébergée par servimg.com


Petit conseils ,
Soignez bien le percement de votre bidon afin d avoir une bonne étanchéité, pour ma part j ai fait mes percements au diametre exterieur du passe cloison et ainsi pour le mettre j ai été obligé de le visser
Les passe cloisons sont vendus avec un seul joint a l intérieur alors n hésitez pas a en mettre un en plus a l extérieur
Les robinets doubles sont vraiment utiles car sinon vous êtes obligés de sortir les deux cannes de l aquarium ou tirer sur les tuyaux pour les démonter des passe cloison ou des cannes avec une chance de mettre de l eau partout ensuite il faut tout réamorcer etc alors qu avec les robinets vous arrêtez la pompe vous fermez le circuit et si vous ouvrez votre filtre vous vidangez un peut d eau avec le robinet d arrivée d eau par exemple , une fois que vous avez fait le nécessaire vous refermez le filtre et vous ouvrez tous les robinets et le circuit repart sans avoir inondé la pièce
Voila j espère que cet article vous permettra un jour de vous bricoler votre propre filtre extérieur , actuellement il tourne très bien sans soucis
Merci a bettaphyle pour sa patience et aide a la réalisation de ce sujet
Tony40

_________________
Respectez la nature et elle vous le rendra

Bonjour a tous ,
Mon aquarium qui a commencé un peu n'importe comment (mais heureusement on m'a promis de ne pas en parler au dieu des poissons !) va plutôt bien j'ai l'impression. Mais il me reste quelques questions :
- comment savoir si on donne assez à manger ? On m'a bien prévenue contre la suralimentation mais je ne voudrais pas les mettre au régime non plus...
- Comment savoir s'il y a surpopulation ? les poissons qui vivaient déjà dedans quand on me l'a donné étaient les suivant : 4 platys et 4 connydoras albinos. On m'a donnée entre temps des guppys (6 femelles et 2 mâles) et 2 platys de plus + 2 escargots mangeurs d'escargots ! Sur un bac de 170litres est ce que ce n'est pas trop?
- On m'a aussi donnée une jolie plante rouge (Alternanthera Reineckii je crois). Mais je n'ai pas de substrat nutritif, est ce que c'est viable pour elle du coup?
- j'ai acheté des bandelettes pour tester mon eau mais après recherche sur les forum il semblerait que ce se soit pas suffisamment qprécis. Je ne compte pas faire de la chimie de précision non plus, est-ce vraiment insuffisant ?

Merci d'avance !
Capu

Bonjour à tous,

Le bac à maintenant 1 mois et demi. Les poissons ont été ajoutés il y a 5 jours.
Tout le monde va bien ! Sauf le mâle ramirezi qui est mort dès le lendemain. La femelle va bien.

J'ai eu assez tôt de la cyano. Elle reste assez localisée et peu envahissante mais quand même, c'est assez pénible. Je la siphonne. Par certains endroits j'ai ajouté de l'eau oxygénée. Sur certaines zones ce n'est pas revenu, sur d'autres ça revient.
J'ai rajouté des bactéries vivantes mais pour le moment elle reste dans mon bac sans massacrer mes plantes mais toujours là.

J'ai surtout des algues vertes filamenteuses. Et ça devient embêtant.
Pour mes paramètres voir mon profil (mais quasi pas de nitrate et pas de PO4). Injonction de CO2 et fertilisation via Profito (10 ml à raison de 2 ml par jour).
J'étais à plus de 40 lumens par litres surtout pour les gazonnantes.

Suite aux algues j'ai arrêté la fertilisation Profito + diminution à 25 lumens par litres.
Résultat : pas d'impact sur les algues et impact négatif sur certaines plantes en arrière plan ayant moins de lumière (pourrissement + feuille jaune à blanche).

Ce soir j'ai changé 15 % d'eau + passage à 30 lumens par litre.

A part ça je ne vois pas quoi faire d'autre. Carence d'engrais plus équilibré ? Passage au flourish ?

Merci par avance !

Aujourd'hui j'ai voulu attraper un poisson pour le mettre dans Le nano....

Elle n'a pas arrêter de se faufiler derrière la grosse racine, puis dans les plantes, puis la racines... bref...
Et pendant ce petit jeu de chat et de souris (ou de pécheur et poisson), je me rend compte que mon énorme racine a perdu beaucoup de matière, des morceaux,... et que finalement toutes les plantes lévitent autour mais ne tiennent à rien.

Je retire tout ce qui ne tient à rien, c'est à dire presque tout... et oh que voilà encore un bébé Cory donc c'est pas 1 mais 2... oh la plage manque vraiment de place pour bientôt une vingtaine de Cory.... donc si je reduisais un peu le scape pour leur redonner de l'espace....

Voilà il va y avoir un peu de changement. La moitié du volume de plantes va disparaître (ça va repousser) et les Cory vont avoir une belle plage pour l'été .

Les photos viendront dans les jour qui viennent quand l'eau sera de nouveau claire

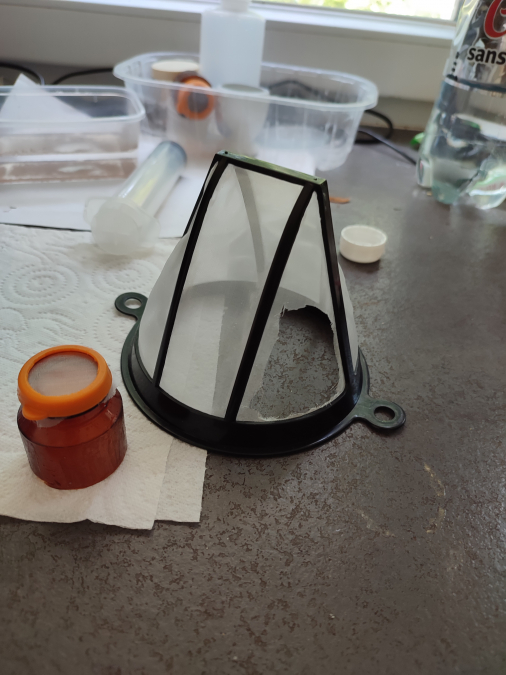

Ne trouvant pas mon bonheur dans les filtres artemias du commerce (j'utilise assez peu d'artemias à la fois), j'ai fabriqué mon petit tamis à l'aide d'un filtre à café réutilisable (env 2,5€) et d'un petit flacon à médicaments en plastique avec couvercle clipsable.
